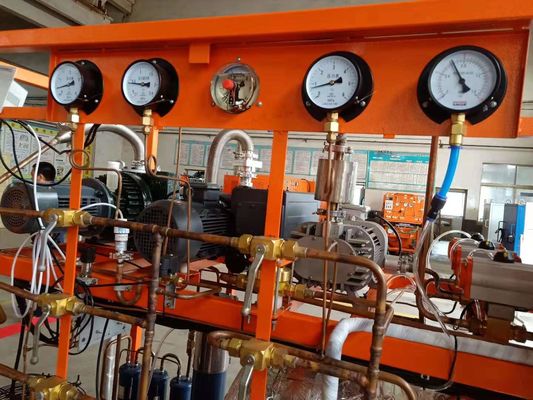

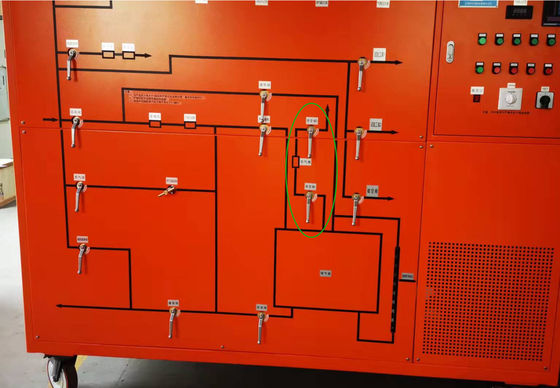

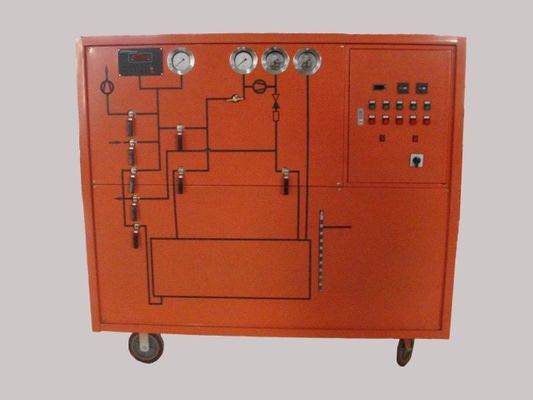

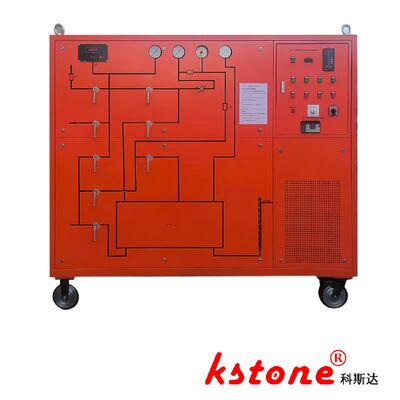

Thiết bị thu hồi SF6 cơ bản vận hành thủ công, Máy nén 36m3/h [KSLH-36Y/54/100]

Vận hành thủ công, thiết bị thu hồi SF6 cơ bản, điện áp làm việc ba pha 380V 50Hz

KSLH-36Y/54/100

Các thông số kỹ thuật chính
1. Thông số hiệu suất của thiết bị
Loại: Hóa lỏng đông lạnh, làm mát bằng không khí, di động đẩy tay
Nhiệt độ môi trường làm việc -10 ℃~40 ℃
Áp suất ban đầu (MPa) 0.8
Áp suất cuối thu hồi (MPa) ≤ 0.053
Thời gian cần thiết cho thể tích 1m3 (h/m3) * ≤ 0.5
Áp suất ban đầu (Pa) ≤ 133
Áp suất cuối bơm (MPa) 0.7
Thời gian cần thiết cho thể tích 1m3 (h/m3) ≤ 0.2
Thời gian hút chân không từ 0.1MPa đến 133Pa (h/m3) * * ≤ 1.0
Độ chân không cuối cùng (Pa) ≤ 10
Độ chân không duy trì ở 133Pa trong 24 giờ với giá trị tăng (Pa) ≤ 400
Tỷ lệ rò rỉ hàng năm ≤ 1%
Hàm lượng ẩm SF6 sau khi tái chế (PPM/V) * * * ≤ 60
Độ tinh khiết của khí và hàm lượng dầu (PPM/G) ≤ 10
Phương pháp lưu trữ: Chất lỏng
Áp suất lưu trữ (MPa) 8
Dung tích (L) 100
Khả năng lưu trữ khí (kg) 100
Phương pháp tái sinh bộ lọc sấy: Tái sinh kích hoạt gia nhiệt chân không
Nguồn điện hệ thống bốn dây ba pha 3 Φ 380V 50Hz
Tổng công suất (kW) ≤ 10
Độ ồn dB (A) ≤ 75

2. Thông số hiệu suất của các thành phần chính
Dạng bán kín
Lưu lượng lý thuyết m3/h 36
Áp suất xả tối đa MPa 3.5
Áp suất xả cho phép MPa 3.0
Máy nén SF6
Áp suất hút cho phép tối thiểu KPa 53
Áp suất hút cho phép tối đa MPa 1.0
Nhiệt độ xả tối đa ℃ 130
Công suất kW 2.2
Nguồn điện 3 Φ 380V 50Hz
Tốc độ hút L/s 15
Độ chân không cuối cùng của bơm chân không Pa ≤ 15
Dầu bôi trơn dầu lạnh HD25
Công suất kW 2.2
Nguồn điện 3 Φ 380V 50Hz
Danh mục bình chứa 2
Áp suất thiết kế MPa 8
Nhiệt độ thiết kế bình chứa ℃ 45
Dung tích bình chứa L 100
Khả năng lưu trữ bình chứa kg 100

Thông số vận chuyển

Hộp gỗ hun trùng
Kích thước: 1600 * 1000 * 1200
Tổng trọng lượng: 650kg
