Lĩnh vực ứng dụng
“C4” được chỉ định trong hướng dẫn sử dụng này đề cập đến hỗn hợp khí C4, thường có tỷ lệ C4 dưới 10%. Bơm chân không được cấu hình trong thiết bị này chỉ để hút chân không đường ống của thiết bị; có thể cấu hình một bộ chân không lớn hơn nếu cần.
Thiết bị này phù hợp để thu hồi, tinh chế và nạp lại hỗn hợp khí C4 trong các sở điện lực, nhà máy điện, trạm truyền tải, nhà máy sản xuất thiết bị đóng cắt cao áp, viện nghiên cứu điện và các công ty kỹ thuật điện. Đặc biệt, nó áp dụng cho việc lắp đặt và bảo trì tại chỗ GIS (Thiết bị đóng cắt cách điện bằng khí) 110KV～550KV.
I. Tiêu chuẩn tham chiếu thiết kế và sản xuất
- Điều kiện kỹ thuật cho thiết bị thu hồi khí Sulfur Hexafluoride — DL/T 662-2009
- Thông số kỹ thuật cho thiết bị thu hồi, nạp lại và xử lý SF6 — Q/GDW 470-2010
- Sulfur Hexafluoride công nghiệp — GB/T 12022-2006
- Yêu cầu an toàn cho bơm chân không — GB 22360-2008
- Bình chịu áp lực — GB 150.1~150.4-2011
- Âm học—Xác định mức công suất âm thanh của các nguồn ồn bằng cách sử dụng áp suất âm thanh—Phương pháp dễ dàng sử dụng bề mặt đo bao quanh trên một mặt phẳng phản xạ — GB/T 3768-1996
- Bảng tên — GB/T 13306-2011
- Điều kiện kỹ thuật chung cho bao bì sản phẩm cơ điện — GB/T 13384-2008
- Quy tắc thiết kế cho phân phối thiết bị điện của thiết bị điện chung — GB 50055-2011
- Yêu cầu an toàn cho thiết bị điện để đo lường, kiểm soát và sử dụng trong phòng thí nghiệm—Phần 1: Yêu cầu chung — GB 4793.1-1995
- Thiết bị điện của máy móc công nghiệp—Phần 1: Điều kiện kỹ thuật chung — GB 5226.1-2008
- Chỉ báo đồ họa cho bao bì, lưu trữ và vận chuyển — GB/T 191-2008
II. Chức năng và đặc điểm chính
Chức năng tổng thể
Thiết bị hỗ trợ bơm chân không, đo chân không, thu hồi C4, nạp C4 và lưu trữ C4.
Hệ thống thu hồi
- Thành phần cốt lõi: Máy nén cao áp không dầu, với thiết kế cấu trúc làm mát bằng không khí cho toàn bộ hệ thống.
- Thiết bị bảo vệ: Bộ điều áp và van điện từ hỗ trợ nam châm được cấu hình ở đầu vào và đầu ra của hệ thống thu hồi để ngăn ngừa hư hỏng do áp suất đầu vào/đầu ra vượt quá giới hạn cho phép của máy nén.
Hệ thống bơm chân không
- Loại bơm: Bơm chân không cánh gạt kết nối trực tiếp, có kích thước nhỏ, không có khói dầu/nhỏ giọt/rò rỉ và chân không cuối cùng là 10 Pa.
- Thiết bị chống trào ngược dầu: Ngăn dầu bơm chảy ngược vào thiết bị đóng cắt trong trường hợp mất điện đột ngột hoặc tắt máy.
- Đồng hồ đo chân không: Đồng hồ đo chân không kỹ thuật số có độ chính xác cao để đo chân không chính xác, dễ sử dụng.
- Ứng dụng: Hút chân không thiết bị, kích hoạt chân không bộ lọc và hút chân không thiết bị điện (tùy chọn bộ chân không lớn hơn).
Hệ thống tinh chế
- Bộ lọc: Bộ lọc bụi có độ chính xác cao nhập khẩu, bộ lọc sấy và bộ lọc sản phẩm phân hủy, kiểm soát kích thước hạt bụi khí dưới 1 μm và độ ẩm dưới 40 ppm.
- Công nghệ tái sinh: Tái sinh kích hoạt gia nhiệt chân không, cho phép hệ thống sấy tái sinh tự động mà không cần tháo rời hoặc thay thế phần tử lọc.
Hệ thống nạp
Hỗ trợ nạp lại khí C4 thông qua cân bằng áp suất hoặc tăng áp nén, người dùng có thể chọn dựa trên điều kiện thực tế.
Hệ thống điều khiển điện
- Thành phần: Linh kiện điện thương hiệu với các chức năng bảo vệ cho việc chuyển đổi trình tự pha, rò rỉ, mất pha, quá nhiệt và rơ le nhiệt.
- Thiết kế: Điều khiển liên kết đa giai đoạn để ngăn ngừa hư hỏng thiết bị do vận hành sai; bảo vệ trình tự pha tùy chỉnh với điện áp chịu đựng 500V để có độ tin cậy cao.
Hệ thống an toàn
- Thiết bị bảo vệ áp suất ba lớp để ngăn ngừa nổ và hư hỏng.
- Tiếp đất: Được trang bị bu lông tiếp đất an toàn để dễ dàng tiếp đất.
- Cấu trúc: Thiết kế hộp kín để cách ly người vận hành khỏi máy móc bên trong, cung cấp khả năng bảo vệ chống bụi, chống thấm nước và giảm tiếng ồn.
Hệ thống đường ống
- Ống: Ống đồng đỏ chất lượng cao với độ dày thành ≥1,6 mm, được bố trí theo chiều ngang và chiều dọc.
- Kết nối: Đầu nối đồng đỏ được sử dụng để hàn tại tất cả các chỗ uốn và khớp nối (không phải là chỗ uốn kéo căng đơn giản), với mối hàn tẩm bạc để có độ bền và độ dẻo dai cao, đảm bảo không bị rò rỉ.
Hệ thống lưu trữ
- Bình chứa khí: Được thiết kế, sản xuất và thử nghiệm theo GB 150 Bình chịu áp lực bằng thép, mỗi bình có số chứng chỉ duy nhất do các cơ quan chức năng quốc gia cấp.
- Phụ kiện: Đồng hồ đo áp suất tiêu chuẩn và hiển thị kỹ thuật số áp suất C4.
Hệ thống vận hành

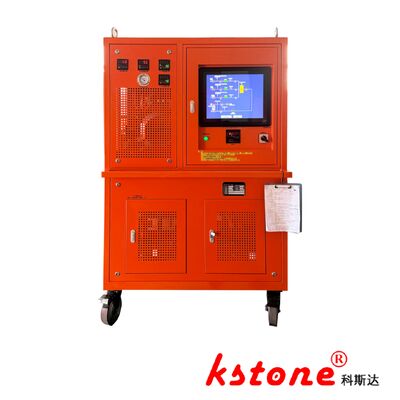

- Điều khiển: Tự động hóa PLC hoàn toàn với màn hình cảm ứng màu 15 inch.
- Giao diện: Giao diện vận hành đồ họa với sơ đồ quá trình thu hồi tích hợp, hỗ trợ vận hành tự động một phím và vận hành thủ công bằng cách nhấp vào đồ họa thiết bị trong sơ đồ.
- An toàn: Bảo vệ toàn diện chống vận hành sai, với chỉ báo lỗi theo thời gian thực và hướng dẫn khắc phục sự cố; chế độ ngôn ngữ tiếng Trung có sẵn.
-
Sơ đồ hệ thống thiết bị thu hồi C4 tự động

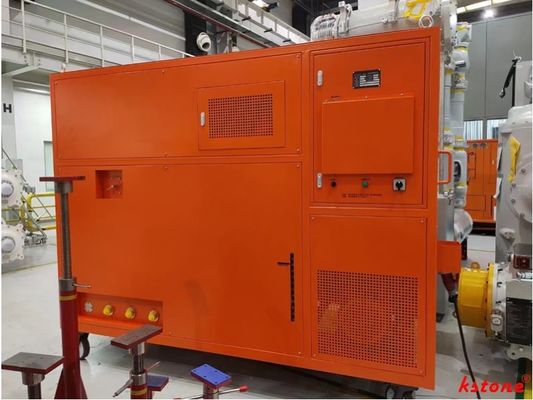

- Cấu trúc: Toàn bộ máy được trang bị vỏ bảo vệ kim loại kín, với cửa và cửa sổ bảo trì được bảo lưu. Bánh xe vạn năng đường kính lớn được lắp đặt ở phía dưới để dễ dàng di chuyển và dầm ngang cường độ cao cho phép nâng bằng xe nâng. Vòng nâng có thể tháo rời được gắn ở bốn góc trên cùng để nâng hạ thuận tiện.
III. Thông số hiệu suất thiết bị
| Loại |
Di động, làm mát bằng không khí, áp suất cao |
| Thu hồi |
- Áp suất ban đầu: 0~5MPa
- Áp suất cuối cùng (còn lại): ≤-0.1MPa
- Độ dịch chuyển máy nén chính (không dầu trong nước): 30m³/h |
| Nạp |
- Áp suất nạp: -0.1~0.8MPa
- Tốc độ nạp trung bình: ≥10 m³/h |
| Bơm chân không |
- Tốc độ bơm: 63 m³/h
- Thương hiệu: Laifushi |
| Tỷ lệ rò rỉ hàng năm |
≤0.5% |
| Chất lượng khí C4 |
- Độ ẩm: ≤40ppmV
- Hàm lượng dầu: Không
- Kích thước hạt bụi: ≤0.2μm |
| Bình chứa |
- Chế độ lưu trữ: Dạng khí
- Thể tích: 400L (tùy chỉnh) |
| Đo chân không |
Đồng hồ đo chân không kỹ thuật số điện tử |
| Bộ lọc sấy |
Có thể sạc lại & tái sinh |
| Chế độ vận hành |
Tự động, với màn hình cảm ứng ≥15 inch |
| Nguồn điện |
Ba pha 3Φ 380V/50Hz |
| Tiếng ồn |
≤70 dB(A) |
| Thông số kỹ thuật giao diện |
DN20 |
1. Phụ tùng & dụng cụ chính:
| Số sê-ri |
Tên |
Thông số kỹ thuật kiểu |
Số lượng |
| 1 |
Ống cao áp |
Ống cao su DN20, 10m, với đầu nối tự niêm phong DN20 ở cả hai đầu |
1 chiếc |
| 2 |
Ống đóng hộp áp suất cao |
Bọc thép DN8, 5m, với van bi, đầu nối xi lanh tiêu chuẩn Trung Quốc và bộ điều hợp thiết bị thu hồi |
1 chiếc |
| 4 |
Cuộn cáp |
Cáp nguồn đồng 4 lõi (10m, đường kính dây được cấu hình theo công suất thiết bị) |
1 bộ |
| 5 |
Dụng cụ đặc biệt |
1×Cờ lê DN20, 1×Bộ chuyển đổi ren ngoài M36×2 sang ren trong M20×1.5 |
1 bộ |
| 6 |
Hộp phụ kiện |
Dành cho cờ lê, đầu nối, v.v. |
1 chiếc |
2. Thông số hiệu suất của các thành phần chính
| Thành phần |
Thông số |
Giá trị |
| Máy nén SF6 |
- Loại: Bôi trơn không dầu, làm mát bằng không khí
- Độ dịch chuyển lý thuyết: 30 m³/h
- Áp suất xả tối đa: 5 MPa
- Áp suất xả cho phép: 4.7 MPa
- Áp suất hút tối thiểu: 53 kPa
- Áp suất hút tối đa: 0.2 MPa
- Nhiệt độ xả tối đa: 130℃
- Công suất: 11 kW
- Nguồn điện: 3Φ 380V 50Hz |
- - - |
| Bơm chân không kết nối trực tiếp (Laifushi) |
- Tốc độ bơm: 63 m³/h
- Chân không cuối cùng: ≤10 Pa
- Chất bôi trơn: PRO100
- Công suất: 2.2 kW
- Nguồn điện: 3Φ 380V 50Hz |
- - - |
| Bình chứa (Thép carbon trong nước) |
- Loại: Loại II
- Áp suất thiết kế: 5 MPa
- Nhiệt độ thiết kế: 100℃
- Thể tích: 400L |
- - - |
| Đồng hồ đo chân không kỹ thuật số |
Trong nước |
- - - |
| Van |
TONE của Mỹ |
- - - |
| Máy nén chân không |
Trong nước |
20 m³/h |
| PLC |
Yiwei |
- - - |
| Màn hình cảm ứng |
Điều kiện làm việc Kunlun |
- - - |
3m-novec-4710-khí-cách-điện
IGiới thiệu
3M™ Novec™ 4710 Khí cách điện là một giải pháp thay thế bền vững cho sulfur hexafluoride (SF6) để cách điện thiết bị điện
và các ứng dụng dập hồ quang. Nó cung cấp các đặc tính điện môi tuyệt vời, một loạt các hoạt động
nhiệt độ và giảm đáng kể tác động đến môi trường so với SF6. Khí Novec 4710 không
dễ cháy và có biên độ an toàn rộng cho người lao động khi được sử dụng như được thiết kế cho các ứng dụng dự định. Điều này
SF6 giải pháp thay thế cũng có các đặc tính môi trường quan trọng như tiềm năng nóng lên toàn cầu (GWP) thấp khi
trộn với khí trơ và tiềm năng suy giảm tầng ozone (ODP) bằng không. Khí Novec 4710 ở dạng tinh khiết có tương đối
độ bền điện môi gấp hai lần SF6 ở một áp suất nhất định.
On Ngày 20 tháng 12 năm 2022, 3M đã thông báo rằng họ sẽ ngừng sản xuất 58 sản phẩm chất (PFAS) Per/polyfluoroalkyl, bao gồm perfluoroisobutyronitrile (C4F7N, 3M Novec 4710) và perfluoropentanone (C5F10, 3M Novec 5110), vào cuối năm 2025 để giảm hoặc loại bỏ tác động của PFAS đối với khí hậu, môi trường và sức khỏe sinh thái.
KSTONE là một doanh nghiệp hàng đầu tại Trung Quốc phát triển các thiết bị và dụng cụ liên quan đến C4 và C5; và có sự hợp tác chính xác với 3M và các nhà sản xuất C4 hoặc C5 của Trung Quốc ;
