Xe đẩy dịch vụ SF6 hoàn toàn tự động để thu hồi, hút chân không & sạc

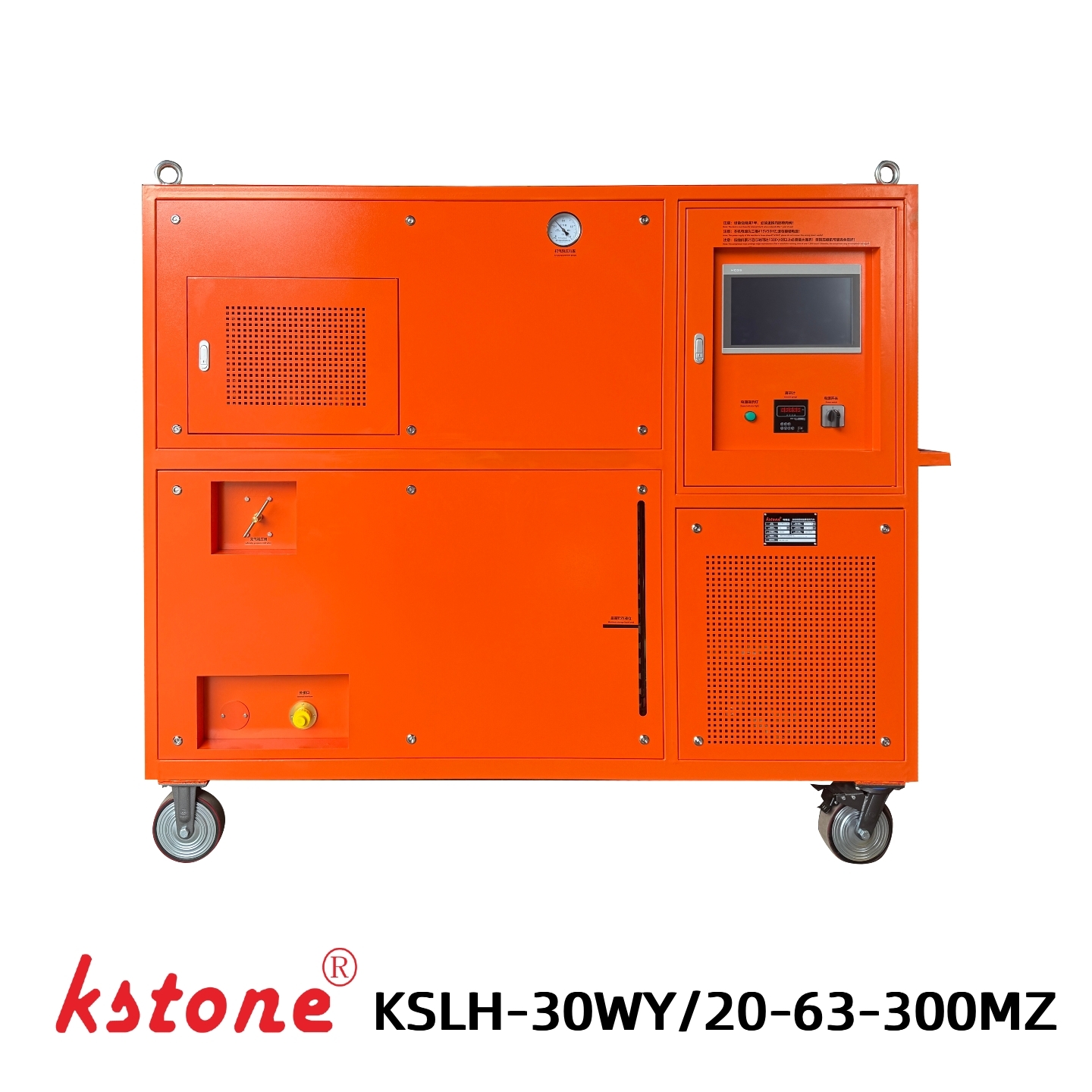

Xe nâng dịch vụ SF6 hoàn toàn tự động để thu hồi, hút chân không & sạc – KSLH-30WY/20-63-300MZ

Hệ thống thu hồi, hút chân không, sạc, lưu trữ & làm khô khí SF6 tích hợp với bình chứa 300 L

Tổng quan sản phẩm

Xe nâng dịch vụ SF6 hoàn toàn tự động KSLH-30WY/20-63-300MZ là một hệ thống xử lý khí SF6 tích hợp được thiết kế để thu hồi, hút chân không, sạc, lưu trữ, nạp bình và làm khô khí SF6 trong quá trình sản xuất, lắp đặt, vận hành thử và bảo trì thiết bị điện cách điện SF6.Hệ thống áp dụng nguyên lý hóa lỏng áp suất cao. Trong quá trình thu hồi SF6, khí được nén đến áp suất cao hơn và hóa lỏng để lưu trữ hoặc chuyển vào bình khí hiệu quả. Hệ thống lọc và làm khô tích hợp giúp loại bỏ độ ẩm và các chất gây ô nhiễm khỏi khí SF6 đã thu hồi.

Được trang bị hệ thống điều khiển màn hình cảm ứng PLC, xe nâng dịch vụ cung cấp các chế độ hoạt động tự động cho việc hút chân không, thu hồi SF6, sạc cân bằng và sạc tăng cường bằng máy nén. Luồng quy trình và trạng thái hoạt động có thể được hiển thị trực tiếp trên màn hình cảm ứng, giúp đơn giản hóa hoạt động và giảm thiểu sự can thiệp thủ công.Hệ thống sử dụng thiết kế làm mát bằng không khí

và cấu hình đẩy tay di động, cho phép hoạt động mà không cần nguồn nước bên ngoài.Với bình chứa 300 L, máy nén SF6 30 m³/h

và bơm chân không 63 m³/hCác tính năng chính

Điều khiển PLC hoàn toàn tự độngHệ thống điều khiển PLC tích hợp cung cấp các chế độ hoạt động tự động cho việc hút chân không, thu hồi, sạc cân bằng và sạc tăng cường bằng máy nén. Luồng quy trình và các thông số hoạt động được hiển thị trên màn hình cảm ứng.Hóa lỏng SF6 áp suất caoHệ thống sử dụng công nghệ hóa lỏng áp suất cao để chuyển khí SF6 đã thu hồi thành dạng lỏng để lưu trữ hiệu quả, cải thiện hiệu quả thu hồi và giảm yêu cầu về thể tích lưu trữ.Thu hồi, hút chân không & sạc SF6 tích hợpLưu trữ khí SF6Bình chứa SF6 300 L

Bình chứa tích hợp có thể tích danh định là 300 L

và dung tích lưu trữ SF6 lỏng lên tới 300 kg

, cung cấp khả năng lưu trữ trên xe trong quá trình bảo trì.

Hệ thống chân không dung lượng cao

Hệ thống được trang bị bơm chân không 63 m³/h

với chân không cuối cùng ≤10 Pa để hút chân không thiết bị điện SF6 trước khi nạp khí.

Làm khô & tinh chế khíHệ thống lọc và làm khô được tích hợp vào quy trình thu hồi SF6. Bộ lọc hút ẩm tự tái sinh sử dụng phương pháp tái sinh bằng gia nhiệt chân khôngYêu cầu giải pháp xe nâng dịch vụ SF6

Thiết kế di động làm mát bằng không khí

Cấu hình làm mát bằng không khí loại bỏ nhu cầu về nguồn nước bên ngoài. Cấu trúc di động đẩy tay cho phép xe nâng dịch vụ được di chuyển thuận tiện quanh các khu vực dịch vụ và bảo trì.Thiết bị xử lý khí SF6 liên quanThu hồi khí SF6 hoàn toàn tự độngThiết bị thu hồi khí SF6Nạp khí SF6

Nạp áp suất cân bằng

Nạp tăng cường bằng máy nénLưu trữ khí SF6Nạp bình khí SF6

Lọc khí SF6

Làm khô khí SF6Tinh chế khí SF6Lọc hút ẩm tự tái sinh

Điều khiển màn hình cảm ứng PLC

Ứng dụng

KSLH-30WY/20-63-300MZ được thiết kế cho các hoạt động xử lý khí SF6 liên quan đến sản xuất, lắp đặt, vận hành thử và bảo trì thiết bị điện.

• Bảo trì GIS
• Hệ thống có thể được sử dụng để thu hồi SF6 trước khi bảo trì GIS và hút chân không thiết bị trước khi nạp lại bằng khí SF6.
• Bộ ngắt mạch SF6
• Phù hợp cho việc thu hồi, hút chân không và nạp khí SF6 trong quá trình lắp đặt, bảo trì và sửa chữa bộ ngắt mạch.
• Độ ẩm SF6 đã thu hồi được chỉ định là ≤60 ppm/V
• Các chức năng thu hồi, hút chân không và sạc tích hợp làm cho hệ thống phù hợp cho việc xử lý khí SF6 trong quá trình sản xuất và lắp ráp thiết bị điện cách điện SF6.
• Lắp đặt & Vận hành thử thiết bị
• Xe nâng dịch vụ có thể được sử dụng để hút chân không và nạp SF6 trong quá trình lắp đặt và vận hành thử GIS và các thiết bị cách điện SF6 khác.
• Thu hồi & Lưu trữ khí SF6
• Khí SF6 đã thu hồi có thể được hóa lỏng và lưu trữ trong bình chứa tích hợp 300 L hoặc chuyển vào bình khí.
• Tái sử dụng & Xử lý khí SF6
• Hệ thống lọc và làm khô giúp xử lý khí SF6 đã thu hồi trước khi lưu trữ hoặc tái sử dụng tiếp theo, tùy thuộc vào chất lượng khí và yêu cầu ứng dụng.

Thông số kỹ thuật

Hiệu suất hệ thống

Thông số

Thông số kỹ thuật

Mô hình

KSLH-30WY/20-63-300MZ

Loại hệ thống

Hoàn toàn tự động, Hóa lỏng áp suất cao, Làm mát bằng không khí, Di động

Nhiệt độ môi trường hoạt động

-10°C đến 40°C

Áp suất ban đầu thu hồi

0.8 MPa

Áp suất cuối cùng thu hồi

≤1 kPa

Thời gian thu hồi trên 1 m³

≤0.3 h/m³

53 kPa

Áp suất hút tối đa cho phép0.3 MPaNhiệt độ xả tối đa

Một bơm chân không không dầu bổ sung được tích hợp vào hệ thống.

Thông số

Bình chứa tích hợp cho phép lưu trữ SF6 đã thu hồi ở dạng lỏng sau quá trình hóa lỏng áp suất cao.

Thông số

300 kg

Nguyên lý hoạt động

Hệ thống điều khiển PLC cung cấp bốn chế độ hoạt động tự động chính.

Hút chân không

Hệ thống chân không hút thiết bị điện kết nối đến mức chân không yêu cầu trước khi nạp SF6.Thu hồi SF6Khí SF6 được thu hồi từ thiết bị điện kết nối và hóa lỏng để lưu trữ.

Sạc cân bằng

Hệ thống điều khiểnSạc tăng cường bằng máy nénMáy nén SF6 cung cấp áp suất bổ sung trong quá trình sạc khi áp suất bình chứa không đủ.

Hệ thống điều khiểnGiao diện màn hình cảm ứng PLC cung cấp hiển thị rõ ràng luồng quy trình hệ thống và trạng thái hoạt động.Các thông số hoạt động có thể điều chỉnh bao gồm:

1. . Chất hút ẩm có thể được tái sinh thông qua kích hoạt gia nhiệt chân khôngĐộ trễ dừng chân không
2. Độ ẩm SF6 đã thu hồi được chỉ định là ≤60 ppm/VCài đặt kết thúc sạc

Độ trễ kết thúc sạc

Cài đặt kết thúc thu hồi

Độ trễ kết thúc thu hồi

Hệ thống cũng cung cấp giao diện hoạt động thủ công để điều khiển từng van và bộ phận khi cần thiết.

Hệ thống lọc & làm khô khí SF6

KSLH-30WY/20-63-300MZ bao gồm hệ thống lọc và làm khô để xử lý khí SF6 đã thu hồi.

Hệ thống sử dụng bộ lọc hút ẩm tự tái sinh

. Chất hút ẩm có thể được tái sinh thông qua kích hoạt gia nhiệt chân không

, giảm nhu cầu thay thế vật liệu làm khô thường xuyên.

Độ ẩm SF6 đã thu hồi được chỉ định là ≤60 ppm/V

trong các điều kiện thử nghiệm đã nêu.

Phụ kiện tiêu chuẩn

Số.

Tên và thông số kỹ thuật

• Đơn vị
• Số lượng
• 1
• Xe nâng thu hồi, hút chân không và sạc hoàn toàn tự động
• Bộ
• 1
• 2

Hướng dẫn sử dụng

Bản sao

1

3Giấy chứng nhận phù hợpBản sao14

Ống mềm cao su bện thép hai lớp M27×1.5×5(m), một đầu có van bi kết nối bình, một đầu có đầu nối tự làm kín DN20Chiếc1

5

Bình chứa tích hợp có thể tích 300 L và dung tích lưu trữ SF6 lỏng được chỉ định là 300 kg

.

Dung lượng thu hồi SF6 là bao nhiêu?

Hệ thống sử dụng máy nén SF6 30 m³/h. Trong điều kiện hoạt động đã nêu, thời gian thu hồi là ≤0.3 h/m³.

Hệ thống có thể đạt được mức chân không nào?

Hệ thống chân không có chân không cuối cùng là ≤10 Pa

.

Hệ thống có thể hút chân không thiết bị điện SF6 nhanh như thế nào?

Thời gian hút chân không được chỉ định là ≤0.45 h/m³ từ 0.1 MPa đến 133 Pa

, tùy thuộc vào thể tích thiết bị thực tế và điều kiện hoạt động.

KSLH-30WY/20-63-300MZ có thể nạp SF6 trở lại thiết bị điện không?

Có. Hệ thống cung cấp cả hai chế độ sạc cân bằng

và sạc tăng cường bằng máy nén

.

Hệ thống có thể nạp SF6 vào bình khí không?

Có. Xe nâng dịch vụ hỗ trợ chuyển giao SF6 và nạp bình.

Hệ thống có bao gồm làm khô và tinh chế SF6 không?

Có. Hệ thống tích hợp các bộ phận lọc và làm khô, bao gồm bộ lọc hút ẩm tự tái sinh. Độ ẩm SF6 đã thu hồi được chỉ định là ≤60 ppm/V.

Xe nâng dịch vụ SF6 có cần nước làm mát không?Không. Hệ thống sử dụng thiết kế làm mát bằng không khí, do đó không cần nguồn nước làm mát bên ngoài.

Thiết bị có thể được tùy chỉnh không?

Có. KSTONE có thể tùy chỉnh ống mềm kết nối, bộ chuyển đổi, giao diện, dung tích lưu trữ, nguồn điện và các cấu hình hệ thống khác theo yêu cầu thiết bị SF6 và ứng dụng của khách hàng.Thiết bị xử lý khí SF6 liên quanĐối với các yêu cầu xử lý khí SF6 khác nhau, KSTONE cũng cung cấp:Thiết bị thu hồi khí SF6Yêu cầu giải pháp xe nâng dịch vụ SF6

Hệ thống thu hồi & tinh chế khí SF6

Hệ thống bơm chân không SF6

Máy phân tích khí SF6

Máy dò rò rỉ SF6Hệ thống khí hỗn hợp SF6/N2Yêu cầu giải pháp xe nâng dịch vụ SF6

Tìm kiếm một hệ thống thu hồi, hút chân không và sạc SF6 hoàn toàn tự động

cho GIS, bộ ngắt mạch hoặc các thiết bị điện cách điện SF6 khác?Liên hệ với KSTONE với mức điện áp thiết bị, dung tích khí SF6, dung tích lưu trữ yêu cầu, giao diện kết nối và yêu cầu nguồn điện của bạn. Đội ngũ kỹ thuật của chúng tôi có thể đề xuất cấu hình xe nâng dịch vụ SF6 phù hợp cho ứng dụng của bạn.KSTONE – Nhà sản xuất thiết bị xử lý & kiểm tra khí SF6
