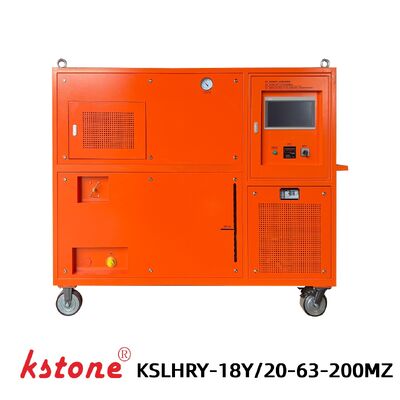

Hệ thống xử lý khí SF6 công suất cao được thiết kế để thu hồi, lưu trữ, bơm chân không, lấp đầy và xử lý

KSLHRY-18Y/20-63-200MZ ((415V) Thiết bị khôi phục khí SF6

Hệ thống thu hồi khí SF6 áp suất cao với bể lưu trữ 600L

CácKSTONE KSLHRY-18Y/20-63-200MZ ((415V) Thiết bị khôi phục khí SF6là một hệ thống xử lý khí SF6 sử dụng nặng được thiết kế để thu hồi, lưu trữ, bơm chân không, điền và xử lý khí hexafluoride lưu huỳnh (SF6) từ GIS,Máy ngắt mạch và thiết bị điện khác cách nhiệt SF6.

Sử dụng mộtPhương pháp phục hồi hóa lỏng áp suất cao, hệ thống nén SF6 đến áp suất cao và chuyển đổi nó thành dạng lỏng để lưu trữ hiệu quả.hệ thống lọc và hệ thống sấy trong một đơn vị di động.

VớiĐiều khiển màn hình cảm ứng PLC, làm mát không khí và dung lượng lưu trữ 600L, hệ thống phục hồi khí SF6 này phù hợp cho các nhà sản xuất thiết bị điện, trạm phụ,các tiện ích điện và các ứng dụng bảo trì SF6 đòi hỏi xử lý khí công suất cao.

Các đặc điểm chính

Phục hồi hóa lỏng áp suất cao

Máy nén SF6 sử dụng công nghệ hóa lỏng áp suất cao để chuyển đổi SF6 thu hồi thành dạng lỏng để lưu trữ hiệu quả và điền bình.

Khả năng lưu trữ 600L SF6

Các chương trìnhThùng chứa 600Lhỗ trợ cả lưu trữ khí và chất lỏng SF6 và cung cấp đủ công suất cho các hoạt động phục hồi SF6 quy mô lớn.

Bộ xử lý khí SF6 đa chức năng

Một hệ thống tích hợp:

• Phục hồi khí SF6
• Lưu trữ khí SF6
• Máy bơm chân không
• Nạp khí SF6
• Lấp xi lanh SF6
• Bộ lọc khí
• Khô khí

Điều khiển PLC tự động

Giao diện màn hình cảm ứng PLC cung cấp một hệ thống điều khiển trực quan với các chế độ hoạt động chuyên dụng cho bơm chân không, phục hồi, lấp và lấp xi lanh.

Hệ thống làm khô tự tái tạo

Bộ lọc sấy khô tích hợp sử dụngkích hoạt tái tạo sưởi ấm chân không, cho phép hệ thống sấy khô được tái tạo cho hoạt động lặp lại.

Thiết kế được làm mát bằng không khí và di động

Hệ thống sử dụng làm mát bằng không khí và không cần nguồn nước bên ngoài, làm cho nó phù hợp với các hoạt động dịch vụ và bảo trì.

SF6 Xử lý khí

Trong quá trình phục hồi, hệ thống lọc và sấy khô tích hợp giúp loại bỏ độ ẩm vàCác hạt rắntừ khí SF6 thu hồi.

Chức năng chính

SF6 Thu hồi và lưu trữ khí

Hệ thống thu hồi khí SF6 từ thiết bị điện và lưu trữ nó trong thùng lưu trữ tích hợp 600L.

Bơm chân không

Một máy bơm chân không chuyên dụng được cung cấp để sơ tán thiết bị điện SF6 trước khi đổ khí hoặc đưa vào sử dụng.

SF6 Lấp khí

SF6 được lưu trữ có thể được chuyển trở lại thiết bị chuyển mạch thông qua hệ thống điền.

SF6 Nạp xi lanh

Máy nén áp suất cao cho phép SF6 thu hồi được chuyển vào xi lanh SF6 bên ngoài.

Việc lấp bình SF6 là một hoạt động kỹ thuật và chỉ nên được thực hiện bởi nhân viên được đào tạo theo các quy trình an toàn áp dụng.

lọc và sấy khô

Vòng mạch phục hồi kết hợp lọc và hệ thống sấy khô tái tạo để giúp duy trì chất lượng của SF6 phục hồi trong quá trình xử lý.

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Mô hình	KSLHRY-18Y/20-63-200MZ ((415V)
Loại	Dầu hóa lỏng áp suất cao, làm mát bằng không khí, di động
Nhiệt độ xung quanh	-10°C đến 40°C
Áp lực ban đầu phục hồi	≤ 10 bar
Áp lực cuối cùng phục hồi	≤ 0 MPa
Làm đầy áp lực ban đầu	≤ 133 Pa
Lấp đầy áp lực cuối cùng	≤ 10 bar
Hỗn độ tối đa	≤ 2 × 10−3 mbar
Tỷ lệ rò rỉ hàng năm	≤ 0,5%
ẩm SF6 thu hồi	≤ 60 ppm/V
Hàm lượng dầu SF6 thu hồi	0 ppm
Chế độ lưu trữ	Khí / Lỏng
Áp suất bể lưu trữ	50 bar
Khối chứa	600 L
Khả năng lưu trữ chất lỏng	600 kg
Phương pháp hóa lỏng	Dầu hóa nước áp cao
Tái tạo bộ lọc sấy khô	Tái tạo kích hoạt sưởi ấm chân không
Cung cấp điện	3 pha, 415V, 50Hz
Tổng công suất	≤ 15 kW
Mức tiếng ồn	≤ 75 dB ((A)
Trọng lượng thiết bị	≤ 600 kg

Máy nén SF6

Parameter	Thông số kỹ thuật
Loại máy nén	Đút làm mát bằng không khí
Sự dịch chuyển lý thuyết	6 m3/h
Áp suất xả tối đa	30 bar
Áp suất xả cho phép	28 bar
Áp suất hút tối thiểu cho phép	50 mbar
Áp suất hút tối đa cho phép	5 bar
Nhiệt độ khí thải tối đa	130°C
Năng lượng máy nén	2.2 kW

Máy bơm chân không

Parameter	Thông số kỹ thuật
Tốc độ bơm	40 m3/h
Hỗn độ tối đa	≤ 0,1 mbar
Sức mạnh	2.2 kW

Bể lưu trữ

Parameter	Thông số kỹ thuật
Nhóm container	Loại II
Áp lực thiết kế	39 bar
Nhiệt độ thiết kế	100°C
Khối lượng	600 L
Khả năng lưu trữ chất lỏng	600 kg

Nguyên tắc hoạt động

KSLHRY-18Y/20-63-200MZ ((415V) kết hợp mộtMáy nén SF6, bơm chân không, thùng chứa, hệ thống lọc, hệ thống sấy, van và thiết bị đo.

Trong quá trình khôi phục SF6, máy nén tăng áp suất của khí khôi phục.khí được hóa lỏng dưới áp suất cao và được lưu trữ trong thùng chứa 600L.

Đồng thời, hệ thống lọc và sấy khô giúp loại bỏẩm và các hạt rắntrong khi xử lý khí.

Hệ thống sau đó có thể sử dụng SF6 được lưu trữ để lấp đầy khí hoặc chuyển SF6 vào xi lanh bên ngoài thông qua mạch lấp đầy áp suất cao.

Điều khiển tự động PLC

Hệ thống điều khiển màn hình cảm ứng PLC cung cấp các chế độ hoạt động chuyên dụng cho các quy trình xử lý SF6 khác nhau.

KSLHRY-18Y/20-63-200MZ ((415V) phù hợp với xử lý khí SF6 trong:

• Cài đặt và đưa GIS vào sử dụng
• Duy trì GIS
• Bảo trì bộ ngắt mạch SF6
• Bảo trì trạm phụ
• Sản xuất thiết bị điện SF6
• Phục hồi và lưu trữ khí SF6
• Lấp xi lanh SF6
• Thay thế và sửa chữa thiết bị điện

Nó đặc biệt phù hợp cho các ứng dụng đòi hỏiCác chức năng lưu trữ SF6 công suất lớn và xử lý khí toàn diện.

Gói tiêu chuẩn bao gồm:

• Thiết bị khôi phục khí 1 × SF6
• 1 × Sổ tay người dùng
• 1 × Giấy chứng nhận sự phù hợp
• 1 × 5 m ống bọc dây thép hai lớp với đầu nối tự niêm phong DN20 và đầu nối van bóng xi lanh
• 1 × 10 m ống nhựa dây thép gấp hai lớp với các đầu nối tự niêm phong DN20
• 10 × M27 × 1,5 đệm niêm phong
• 10 × M36 × 2 miếng dán kín
• 1 × M36 × 2 sợi nữ sang M27 × 1,5 bộ điều hợp sợi nam
• 1 × Chìa khóa
• 1 × Tấm phủ chống mưa

Các ống, đầu nối và bộ điều hợp cũng có thể được tùy chỉnh theo GIS, bộ ngắt mạch hoặc giao diện thiết bị SF6 của khách hàng.

KSTONE chuyên vềThiết bị phục hồi, xử lý, thử nghiệm và xử lý khí SF6cho các ứng dụng truyền tải và phân phối điện.

Hệ thống phục hồi khí SF6 của chúng tôi được thiết kế cho các công suất thiết bị và yêu cầu hoạt động khác nhau, từ các đơn vị phục hồi di động đến các hệ thống dịch vụ SF6 tự động công suất lớn.

Đối với các dự án đòi hỏi cấu hình tùy chỉnh, KSTONE có thể cung cấp các giải pháp dựa trên:

• Khả năng khí SF6
• Tốc độ phục hồi
• Khối chứa
• Nguồn cung cấp điện
• Yêu cầu chân không
• Yêu cầu về việc lấp đầy khí
• GIS và giao diện ngắt mạch
• Hoạt động tự động hoặc thủ công

Liên hệ với KSTONE để thảo luận về yêu cầu thu hồi khí SF6.

Đối với một giải pháp xử lý khí SF6 hoàn chỉnh, bạn cũng có thể quan tâm đến:

Hệ thống khôi phục khí SF6
Khám phá các cấu hình thu hồi, hút bụi, lấp đầy và lưu trữ khác nhau.

Máy phân tích khí SF6
Đo độ tinh khiết, độ ẩm và các sản phẩm phân hủy SF6 sau khi bảo trì hoặc thu hồi khí.

Máy phát hiện rò rỉ SF6
Tìm rò rỉ SF6 từ GIS, bộ ngắt mạch, van và các thiết bị SF6 khác.

SF6 Hệ thống bơm chân không
Các giải pháp chân không chuyên dụng để sơ tán thiết bị điện SF6.

Thiết bị trộn và sạc khí SF6/N2
Đối với các ứng dụng yêu cầu hỗn hợp và lấp đầy khí SF6/N2 được kiểm soát.

Nó được thiết kế để thu hồi, lưu trữ, hút bụi, lấp đầy và xử lý khí SF6 từ GIS, bộ ngắt mạch và các thiết bị điện khác được cách ly SF6.

Hệ thống được trang bị mộtThùng chứa 600Lvới dung lượng lưu trữ chất lỏng lên đến 600 kg.

Hệ thống sử dụng máy nén SF6 áp suất cao để chuyển SF6 thu hồi vào xi lanh bên ngoài.

Không, nó sử dụnglàm mát bằng không khíthiết kế và không yêu cầu một nguồn nước bên ngoài.

Có. Hệ thống sử dụng điều khiển màn hình cảm ứng PLC và cung cấp các chế độ hoạt động tự động cho bơm chân không, phục hồi, lấp đầy và lấp đầy xi lanh.

Vâng, ống, bộ điều hợp và đầu nối có thể được cấu hình theo GIS hoặc giao diện ngắt mạch của khách hàng.

Cấu hình tiêu chuẩn sử dụngNguồn cung cấp điện 3 pha 415V, 50Hz.

Tìm kiếm mộtHệ thống phục hồi khí SF6 600Lcho bảo trì GIS, dịch vụ ngắt mạch hoặc ứng dụng trạm phụ?

Gửi cho chúng tôi điện áp thiết bị, lượng khí SF6, dung lượng lưu trữ cần thiết, nguồn điện và giao diện kết nối.KSTONE có thể đề nghị một cấu hình phục hồi và xử lý khí SF6 phù hợp cho ứng dụng của bạn.
