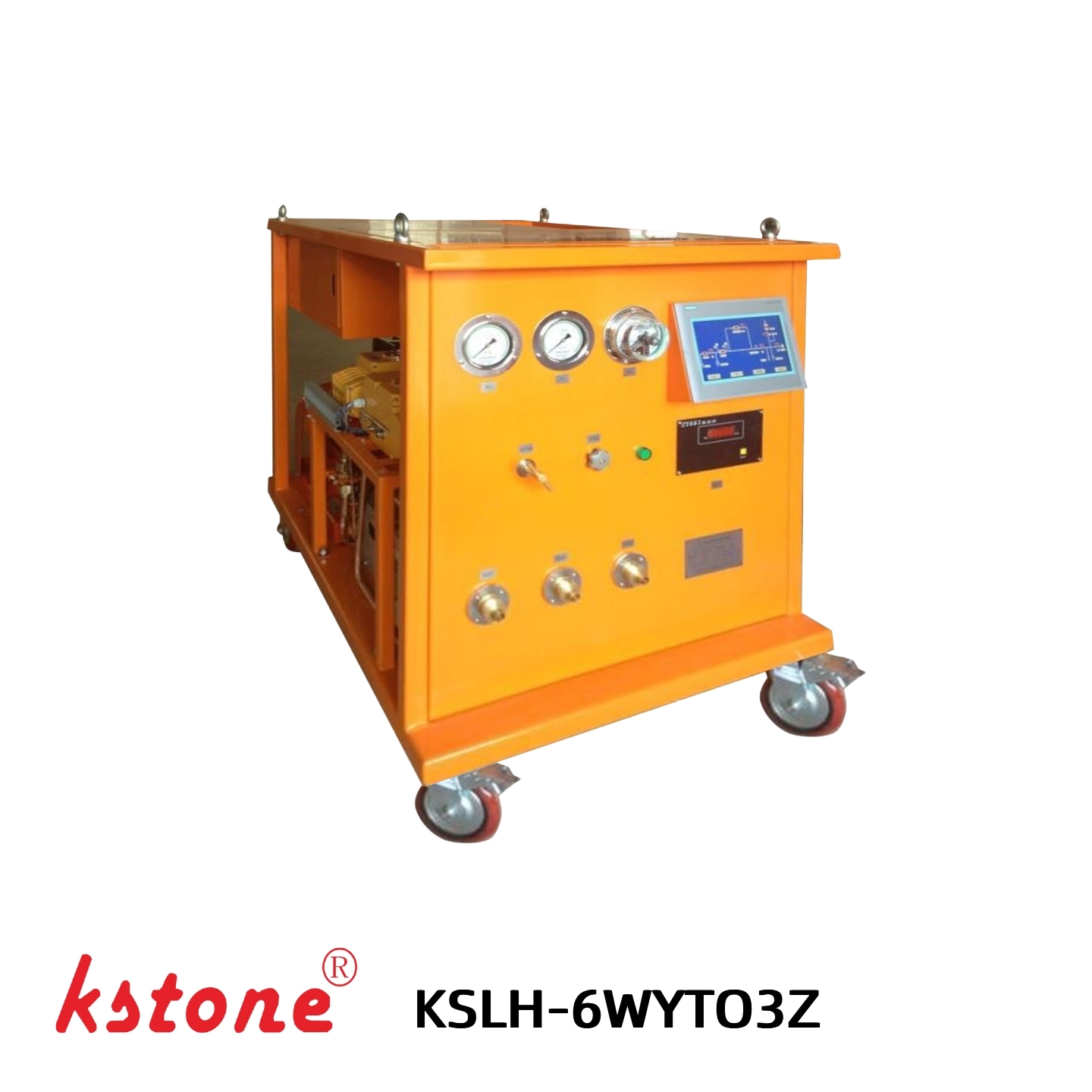

Hệ thống thu hồi, hút bụi và đổ khí SF6 hoàn toàn tự động

Nguồn gốc	Thượng Hải
Hàng hiệu	KSTONE
Chứng nhận	ISO-9001
Số mô hình	KSLH-6WYTO3Z
Tài liệu	KSLH-6WYTO3Z fully automati...em.pdf
Số lượng đặt hàng tối thiểu	1
chi tiết đóng gói	hộp gỗ/hộp carton
Thời gian giao hàng	45 ngày
Điều khoản thanh toán	T/T
Khả năng cung cấp	1000 đơn vị mỗi năm

Thông tin chi tiết sản phẩm

Chân không cuối cùng

Máy nén khí SF₆ không dầu

6 m3/h

Máy nén chân không

5,8 m³/h

Bơm chân không

25 m³/h

Làm nổi bật

Hệ thống thu hồi khí SF6 hoàn toàn tự động

Hệ thống hút bụi và lấp đầy SF6

Hệ thống thu hồi SF6 có bảo hành

Để lại lời nhắn

Mô tả sản phẩm

KSLH-6WYTO3Z

Hệ thống phục hồi, hút chân không và nạp khí SF₆ tự động hoàn toàn

Hóa lỏng áp suất cao · Máy nén không dầu · Điều khiển PLC tự động · Sấy và lọc tái sinh

Cái Hệ thống phục hồi, hút chân không và nạp khí SF₆ tự động hoàn toàn KSLH-6WYTO3Z là một thiết bị xử lý khí SF₆ di động được thiết kế để phục hồi, hóa lỏng áp suất cao, hút chân không và nạp lại khí SF₆ được sử dụng trong GIS, máy cắt và các thiết bị điện cách điện bằng SF₆ khác.

Hệ thống kết hợp một máy nén khí SF₆ không dầu 6 m³/h chuyên dụng, công nghệ hóa lỏng áp suất cao, một bơm chân không 25 m³/h, hệ thống sấy và lọc tái sinh, màn hình cảm ứng PLC 10 inch và hệ thống cân bên ngoài vào một đơn vị tích hợp.

Với điều khiển tự động hoàn toàn, hoạt động làm mát bằng không khí và thiết kế xe đẩy di động, KSLH-6WYTO3Z phù hợp cho cả nhà sản xuất thiết bị điện và các ứng dụng dịch vụ và bảo trì SF₆ tại chỗ.

Các tính năng chính

Điều khiển PLC tự động hoàn toàn

KSLH-6WYTO3Z được trang bị Màn hình cảm ứng PLC 10 inch để điều khiển và giám sát tập trung.

Màn hình cảm ứng hiển thị quy trình hoạt động và các thông số chính, giúp người vận hành quản lý các hoạt động phục hồi, hút chân không và nạp khí SF₆ với ít sự can thiệp thủ công hơn.

Màn hình cảm ứng PLC 10 inch
Điều khiển quy trình tự động
Hiển thị trạng thái hoạt động thời gian thực
Cài đặt và giám sát thông số
Hiển thị áp suất theo mbar và bar

Hóa lỏng SF₆ áp suất cao

Hệ thống sử dụng thiết kế hóa lỏng áp suất cao để phục hồi khí SF₆ và hóa lỏng nó để lưu trữ hiệu quả trong xi lanh bên ngoài.

Áp suất xả tối đa của máy nén khí SF₆ không dầu đạt 50 bar, cung cấp đủ áp suất cho quá trình hóa lỏng SF₆ áp suất cao.

Khí SF₆ → Nén → Lọc & Sấy → Hóa lỏng áp suất cao → Xi lanh lưu trữ

Máy nén khí SF₆ không dầu

Hệ thống sử dụng máy nén khí SF₆ không dầu chuyên dụng với lưu lượng danh định 6 m³/h và áp suất xả tối đa 50 bar.

Thiết kế nén không dầu giúp ngăn dầu bôi trơn xâm nhập vào mạch khí SF₆ trong quá trình phục hồi.

Điều này đặc biệt phù hợp với các ứng dụng mà việc duy trì chất lượng khí SF₆ phục hồi là quan trọng.

Sấy và lọc tái sinh

Hệ thống sấy và lọc tích hợp giúp giảm độ ẩm và nhiễm bẩn hạt trong quá trình phục hồi khí SF₆.

Bộ lọc sấy sử dụng tái sinh bằng gia nhiệt chân không, cho phép bộ lọc được tái sinh và tái sử dụng.

Hệ thống được thiết kế để đạt mức độ ẩm SF₆ phục hồi là:

≤60 ppm/V

Hệ thống cân bên ngoài

Hệ thống cân bên ngoài cung cấp phạm vi cân 0–120 kg.

Người vận hành có thể theo dõi trọng lượng xi lanh trực tiếp qua màn hình cảm ứng và sử dụng:

Cân trừ bì
Hiển thị trọng lượng thời gian thực
Tự động tắt

Điều này cho phép người vận hành kiểm soát lượng khí SF₆ được truyền trong quá trình nạp và giúp ngăn ngừa nạp quá đầy.

Hút chân không sâu

Hệ thống được trang bị bơm chân không 25 m³/h với chân không cuối cùng ≤1 mbar.

Hệ thống chân không có thể được sử dụng để hút không khí và độ ẩm ra khỏi thiết bị SF₆ trước khi nạp khí.

Chân không cuối cùng được chỉ định của toàn bộ hệ thống chân không có thể đạt:

≤1 mbar

Thiết kế làm mát bằng không khí & di động

KSLH-6WYTO3Z áp dụng thiết kế làm mát bằng không khí, loại bỏ nhu cầu về nguồn nước làm mát bên ngoài.

Cấu trúc xe đẩy di động được trang bị bánh xe xoay và bánh xe cố định để di chuyển và định vị thuận tiện trong quá trình bảo trì tại hiện trường.

Điều này làm cho hệ thống phù hợp với:

Bảo trì trạm biến áp
Bảo trì GIS
Bảo trì máy cắt
Phục hồi khí SF₆ tại hiện trường
Lắp đặt thiết bị điện

Hệ thống phục hồi khí SF₆ là gì?

Một hệ thống phục hồi khí SF₆ là thiết bị chuyên dụng được sử dụng để phục hồi, lưu trữ và tái sử dụng khí sulfur hexafluoride (SF₆) một cách an toàn từ thiết bị điện trong quá trình bảo trì, lắp đặt và sửa chữa.

SF₆ được sử dụng rộng rãi làm môi trường cách điện và dập hồ quang trong:

Thiết bị đóng cắt cách điện bằng khí (GIS)
Máy cắt SF₆
Đường dây cách điện bằng khí (GIL)
Thiết bị điện cao áp
Thiết bị trạm biến áp

Trong quá trình bảo trì, khí SF₆ nên được phục hồi thay vì thải trực tiếp ra khí quyển.

Một hệ thống xử lý khí SF₆ hoàn chỉnh có thể thực hiện nhiều hoạt động thiết yếu, bao gồm:

Phục hồi → Lọc & Sấy → Hóa lỏng → Lưu trữ → Hút chân không → Nạp lại

KSLH-6WYTO3Z tích hợp các chức năng cốt lõi này vào một hệ thống di động duy nhất.

KSLH-6WYTO3Z hoạt động như thế nào

1. Phục hồi khí SF₆

Khí SF₆ được hút ra từ thiết bị điện và truyền đến hệ thống phục hồi.

Cái máy nén khí SF₆ không dầu 6 m³/h chuyên dụng nén khí phục hồi.

2. Sấy & Lọc

Trong quá trình phục hồi, khí đi qua hệ thống sấy và lọc tích hợp.

Hệ thống giúp loại bỏ:

Độ ẩm
Các hạt rắn

Bộ lọc sấy tái sinh có thể được kích hoạt bằng gia nhiệt chân không để sử dụng lặp lại.

3. Hóa lỏng áp suất cao

Khí SF₆ đã nén được tăng áp suất thêm để hóa lỏng áp suất cao.

Khí SF₆ hóa lỏng sau đó có thể được truyền đến xi lanh lưu trữ bên ngoài.

4. Hút chân không

Sau khi bảo trì hoặc trước khi nạp lại, hệ thống chân không hút không khí và khí dư ra khỏi thiết bị điện.

Bơm chân không cung cấp tốc độ bơm là:

25 m³/h

với chân không cuối cùng là:

≤1 mbar

5. Nạp khí SF₆

Sau khi thiết bị đã được hút chân không, khí SF₆ có thể được truyền từ xi lanh lưu trữ vào thiết bị điện.

Hệ thống cân bên ngoài liên tục theo dõi trọng lượng xi lanh.

Chức năng tự động tắt có thể dừng quá trình nạp theo các điều kiện hoạt động được cài đặt trước.

Thông số kỹ thuật

Thông số	Thông số kỹ thuật
Mẫu mã	KSLH-6WYTO3Z
Loại	Tự động hoàn toàn, Hóa lỏng áp suất cao, Làm mát bằng không khí, Di động
Ứng dụng	Phục hồi, hút chân không & nạp khí SF₆
Nhiệt độ hoạt động	-10°C–40°C
Áp suất ban đầu phục hồi	8 bar
Áp suất cuối phục hồi	≤1 mbar
Áp suất ban đầu nạp	≤1 mbar
Áp suất cuối nạp	≤10 bar
Chân không cuối cùng	≤1 mbar
Độ ẩm SF₆ phục hồi	≤60 ppm/V
Hàm lượng dầu	0
Phương pháp hóa lỏng	Hóa lỏng áp suất cao
Tái sinh bộ lọc sấy	Tái sinh bằng gia nhiệt chân không
Nguồn điện	3Φ 380 V, Ba pha bốn dây
Tổng công suất	≤7 kW
Mức độ tiếng ồn	≤70 dB(A)
Kích thước	1200 × 880 × 1350 mm
Trọng lượng thiết bị	≤500 kg

Thông số kỹ thuật thành phần chính

Thành phần	Thông số kỹ thuật
Máy nén khí SF₆ không dầu	6 m³/h
Áp suất xả máy nén tối đa	50 bar
Máy nén chân không	5.8 m³/h
Chân không cuối cùng máy nén chân không	≤1 mbar
Bơm chân không	25 m³/h
Chân không cuối cùng bơm chân không	≤1 mbar
Màn hình cảm ứng PLC	10 inch
Hệ thống cân bên ngoài	0–120 kg
Chức năng cân	Cân trừ bì & Tự động tắt
Bộ lọc sấy	Tái sinh
Bộ lọc hạt	Tích hợp

Điều khiển & Giám sát

Màn hình cảm ứng PLC 10 inch

Màn hình cảm ứng PLC 10 inch tích hợp cung cấp giao diện tập trung để vận hành và giám sát hệ thống xử lý khí SF₆.

Giao diện chính

Giao diện chính cung cấp tổng quan về quy trình hoạt động và trạng thái hệ thống.

Giao diện cài đặt

Giao diện cài đặt cho phép người vận hành cấu hình các thông số hoạt động và chức năng điều khiển.

Trang hoạt động

Trang hoạt động cung cấp thông tin thời gian thực trong quá trình phục hồi, hút chân không và nạp khí SF₆.

Ứng dụng

Bảo trì GIS

KSLH-6WYTO3Z có thể được sử dụng để phục hồi, hút chân không và nạp lại khí SF₆ trong quá trình kiểm tra và bảo trì GIS.

Bảo trì máy cắt SF₆

Hệ thống hỗ trợ các hoạt động phục hồi và nạp lại khí SF₆ trong quá trình bảo trì và sửa chữa máy cắt.

Bảo trì trạm biến áp

Thiết kế làm mát bằng không khí di động làm cho thiết bị phù hợp với việc xử lý khí SF₆ tại chỗ ở các trạm biến áp.

Lắp đặt thiết bị điện

Hệ thống chân không có thể hút không khí và khí dư trước khi nạp khí SF₆ trong quá trình lắp đặt và vận hành.

Lưu trữ & Tái chế khí SF₆

Khí SF₆ phục hồi có thể được hóa lỏng dưới áp suất cao và truyền vào xi lanh bên ngoài để lưu trữ tạm thời và tái sử dụng sau đó.

KSLH-6WYTO3Z so với DILO Piccolo L030R02

Giải pháp thay thế DILO Piccolo L030R02 thực tế cho việc xử lý khí SF₆

Tìm kiếm giải pháp thay thế DILO Piccolo L030R02?
KSLH-6WYTO3Z cung cấp giải pháp tích hợp tương đương cho việc phục hồi, hóa lỏng, hút chân không và nạp khí SF₆, đồng thời cung cấp máy nén không dầu có công suất cao hơn và màn hình cảm ứng PLC 10 inch lớn hơn với hoạt động tự động hoàn toàn.

Tính năng	KSTONE KSLH-6WYTO3Z	DILO Piccolo L030R02
Hoạt động	Tự động hoàn toàn	Bán tự động
Máy nén khí SF₆	Không dầu	Không dầu
Công suất máy nén	6 m³/h	3.2 m³/h @ 50 Hz
Áp suất máy nén tối đa	50 bar	50 bar
Phục hồi SF₆	≤1 mbar	<1 mbar
Bơm chân không	25 m³/h	25 m³/h
Chân không cuối cùng bơm chân không	≤1 mbar	<1 mbar
Bộ lọc sấy	Tái sinh	Bộ lọc khô
Bộ lọc hạt	Có	Có
Màn hình cảm ứng	PLC 10 inch	Màn hình cảm ứng màu 3.5 inch
Đơn vị áp suất	mbar / bar	bar / mbar / kPa / psi / torr
Cân bên ngoài	0–120 kg	0–120 kg
Chức năng trừ bì	Có	Có
Tự động tắt	Có	Có
Làm mát	Làm mát bằng không khí	Làm mát bằng không khí
Thiết kế di động	Có	Có
Kích thước	1200 × 880 × 1350 mm	1200 × 800 × 1170 mm
Trọng lượng	≤500 kg	300 kg
Tiếng ồn	≤70 dB(A)	<70 dB(A) trong bảng dữ liệu L030R02
Sơn	RAL 2004	RAL 2004 / cam

KSTONE cung cấp các cấu hình linh hoạt cho khách hàng tìm kiếm giải pháp thay thế cho xe đẩy dịch vụ SF₆ của DILO, bao gồm công suất máy nén tùy chỉnh, cấu hình xi lanh lưu trữ, nguồn điện và chức năng điều khiển.

Phụ kiện tiêu chuẩn

Ống nạp SF₆ DN8

Chiều dài: 3 m
Kết nối: G5/8
Một đầu được thiết kế để kết nối với xi lanh SF₆

Ống áp suất cao DN20

Số lượng: 2 chiếc
Chiều dài: mỗi chiếc 5 m
Trang bị van tự đóng kín DN20

Hướng dẫn sử dụng

Hướng dẫn sử dụng tiếng Anh
Hướng dẫn sử dụng tiếng Trung

Được thiết kế cho dịch vụ SF₆ tại hiện trường

KSLH-6WYTO3Z kết hợp các chức năng chính cần thiết cho việc bảo trì thiết bị SF₆ trong một đơn vị di động tích hợp.

Phục hồi

Phục hồi hiệu quả khí SF₆ từ thiết bị điện.

Lọc & Sấy

Giảm độ ẩm và nhiễm bẩn hạt trong quá trình phục hồi khí.

Hóa lỏng

Hóa lỏng áp suất cao để lưu trữ SF₆ hiệu quả.

Hút chân không

Hút chân không sâu trước khi nạp lại SF₆.

Nạp

Nạp khí SF₆ có kiểm soát với cân xi lanh bên ngoài.

Tại sao chọn KSTONE KSLH-6WYTO3Z?

01. Nén khí SF₆ không dầu

Giúp giảm thiểu nhiễm dầu trong mạch khí SF₆.

02. Hóa lỏng áp suất cao

Cho phép phục hồi và hóa lỏng khí SF₆ hiệu quả để lưu trữ.

03. Bộ lọc sấy tái sinh

Tái sinh bằng gia nhiệt chân không cho phép tái sử dụng bộ lọc sấy.

04. Hoạt động tự động hoàn toàn

Điều khiển dựa trên PLC đơn giản hóa các hoạt động phục hồi, hút chân không và nạp khí SF₆.

05. Cân tích hợp

Hệ thống cân bên ngoài 0–120 kg với chức năng trừ bì và tự động tắt.

06. Thiết kế làm mát bằng không khí

Không cần nguồn nước làm mát bên ngoài.

07. Cấu trúc di động

Bánh xe xoay và bánh xe cố định tạo điều kiện di chuyển và định vị trong quá trình bảo trì tại hiện trường.

08. Chức năng dịch vụ SF₆ tích hợp

Phục hồi, sấy & lọc, hóa lỏng, hút chân không và nạp được tích hợp vào một hệ thống.

Quy trình dịch vụ SF₆ điển hình

01 — Kết nối

Kết nối thiết bị SF₆ và xi lanh lưu trữ với hệ thống.

↓

02 — Phục hồi

Phục hồi khí SF₆ bằng máy nén không dầu.

↓

03 — Lọc & Sấy

Giảm độ ẩm và nhiễm bẩn hạt.

↓

04 — Hóa lỏng & Lưu trữ

Hóa lỏng khí SF₆ đã phục hồi dưới áp suất cao và truyền vào xi lanh lưu trữ.

↓

05 — Hút chân không

Hút chân không thiết bị điện trước khi nạp lại.

↓

06 — Nạp lại

Nạp lại khí SF₆ trong khi theo dõi trọng lượng xi lanh thông qua hệ thống cân bên ngoài.

Câu hỏi thường gặp

KSLH-6WYTO3Z dùng để làm gì?

KSLH-6WYTO3Z là hệ thống xử lý khí SF₆ tự động hoàn toàn được thiết kế để phục hồi, hóa lỏng áp suất cao, hút chân không và nạp lại khí SF₆ cho GIS, máy cắt và các thiết bị điện cách điện bằng SF₆ khác.

Máy nén khí SF₆ có không dầu không?

Có. Hệ thống sử dụng máy nén khí SF₆ không dầu 6 m³/h chuyên dụng với áp suất xả tối đa 50 bar.

Hệ thống có cần nước làm mát không?

Không. KSLH-6WYTO3Z sử dụng thiết kế làm mát bằng không khí và không yêu cầu nguồn nước làm mát bên ngoài.

Hệ thống có thể tự động dừng nạp không?

Có. Hệ thống cân bên ngoài 0–120 kg hỗ trợ chức năng trừ bì và tự động tắt.

Công suất bơm chân không là bao nhiêu?

Bơm chân không có tốc độ bơm là 25 m³/h và chân không cuối cùng là ≤1 mbar.

Bộ lọc sấy có thể được tái sinh không?

Có. Bộ lọc sấy sử dụng tái sinh bằng gia nhiệt chân không, cho phép tái sinh và sử dụng lặp lại.

Hệ thống có thể xử lý những loại khí nào?

KSLH-6WYTO3Z được thiết kế đặc biệt cho các ứng dụng xử lý khí SF₆.

Hệ thống có thể được tùy chỉnh không?

KSTONE cung cấp các giải pháp xử lý khí SF₆ tùy chỉnh theo cấu hình thiết bị, yêu cầu xi lanh lưu trữ, nguồn điện và điều kiện ứng dụng.

Yêu cầu báo giá cho KSLH-6WYTO3Z

Tìm kiếm hệ thống phục hồi khí SF₆ tự động hoàn toàn cho việc bảo trì GIS, máy cắt hoặc trạm biến áp?

KSTONE có thể cung cấp thiết bị phục hồi, hút chân không và nạp khí SF₆ với cấu hình tùy chỉnh theo ứng dụng của bạn.

Liên hệ KSTONE để biết thông số kỹ thuật, báo giá và các tùy chọn tùy chỉnh.
