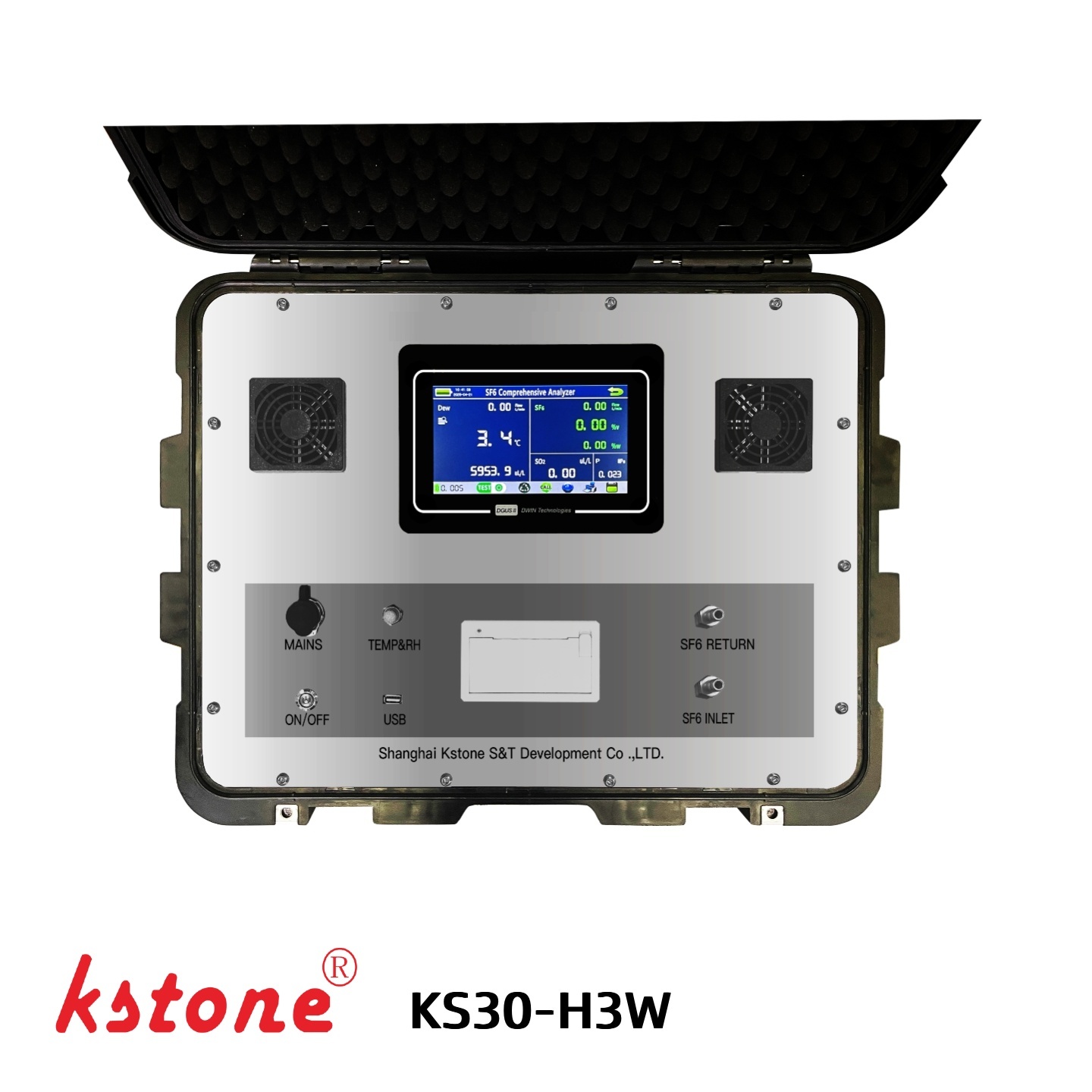

KS30-H3W Máy phân tích môi trường cách điện đa thông số cho thiết bị đóng cắt thân thiện với môi trường

  • KS30-H3W Multi-Parameter Insulation Medium Analyzer For Eco-Friendly Switchgear
Nguồn gốc Thượng Hải
Hàng hiệu KSTONE
Chứng nhận ISO-9001
Số mô hình KS30-H3W
Tài liệu KS30-H3W.pdf
Số lượng đặt hàng tối thiểu 1
chi tiết đóng gói hộp gỗ/hộp carton
Thời gian giao hàng 15 ngày làm việc
Điều khoản thanh toán T/T
Khả năng cung cấp 1000 đơn vị mỗi năm
Thông tin chi tiết sản phẩm
phương tiện cách nhiệt N₂ / Không khí khô Đo SF₆ 0–3000 trang/phút
Độ phân giải SF₆ 0,1 trang/phút Phạm vi O₂ 0–1% / 0–23%
Phạm vi N₂ 0–100% Phạm vi điểm sương −80 đến +20°C
Làm nổi bật

Máy phân tích môi trường cách điện KS30-H3W

,

Máy đo điểm sương đa thông số

,

Máy phân tích thiết bị đóng cắt thân thiện với môi trường
Để lại lời nhắn
Mô tả sản phẩm

Máy phân tích môi trường cách điện đa thông số KS30-H3W cho thiết bị đóng cắt thân thiện với môi trường

Đo dấu vết khí, oxy và điểm sương cho thiết bị đóng cắt cách điện N₂ và không khí khô

cácKSTONE KS30-H3Wlà máy phân tích môi trường cách nhiệt đa thông số được thiết kế để kiểm tra chất lượng khí ởthiết bị chuyển mạch thân thiện với môi trườngsử dụng N₂ hoặc không khí khô làm môi trường cách nhiệt.

Máy phân tích kết hợpđo vết SF₆, đo oxy (O₂) và đo điểm sươngtrong một thiết bị cầm tay. Nó có thể xác định các môi trường khí cách nhiệt khác nhau bằng cách đo nồng độ oxy, làm cho nó phù hợp với cả hai môi trường.Thiết bị đóng cắt cách điện N₂ và cách nhiệt không khí khô.

Với các cảm biến hiệu suất cao nhập khẩu, bộ vi xử lý tốc độ cao, màn hình cảm ứng màu và hệ thống kiểm soát dòng khí tích hợp, KS30-H3W cung cấp phép đo hiện trường nhanh chóng và thuận tiện cho các nhà sản xuất thiết bị điện, trạm biến áp, đội bảo trì và nhà cung cấp dịch vụ thử nghiệm điện.

Các chức năng đo chính

Đo dấu vết SF₆

KS30-H3W có thể phát hiện lượng nhỏ SF₆ trong thiết bị đóng cắt thân thiện với môi trường.

  • Phạm vi đo:0–3000 trang/phút
  • Nghị quyết:0,1 trang/phút
  • Thời gian đáp ứng:30 giây

Phép đo dấu vết SF₆ có thể được sử dụng để theo dõi khả năng nhiễm SF₆ hoặc SF₆ dư trong hệ thống khí cách nhiệt trong đó N₂ hoặc không khí khô được sử dụng làm môi trường cách nhiệt chính.

Đo oxy

Máy phân tích hỗ trợ hai phạm vi đo O₂ tùy theo môi trường cách nhiệt.

Đối với thiết bị đóng cắt cách điện N₂

  • Phạm vi O₂:0–1%

Đối với thiết bị đóng cắt cách điện bằng không khí khô

  • Phạm vi O₂:0–23%

Phạm vi đo O₂ cho phép sử dụng thiết bị cho các môi trường khí đóng cắt thân thiện với môi trường khác nhau mà không cần máy phân tích riêng.

Đo điểm sương

KS30-H3W đo điểm sương của khí mẫu giúp đánh giá điều kiện độ ẩm bên trong hệ thống khí cách nhiệt.

  • Phạm vi đo:−80 đến +20°C
  • Nghị quyết:0,1°C
  • Độ chính xác tham khảo:±0,5°C

Đo độ ẩm đặc biệt quan trọng để theo dõi chất lượng khí của thiết bị điện kín và xác định các điều kiện độ ẩm không thuận lợi có thể ảnh hưởng đến hiệu suất cách điện.

Một máy phân tích cho các thiết bị đóng cắt thân thiện với môi trường khác nhau

Thiết bị đóng cắt thân thiện với môi trường có thể sử dụng các phương tiện cách nhiệt khác nhau tùy thuộc vào thiết kế thiết bị.

KS30-H3W kết hợp nhiều phép đo trong một thiết bị, cho phép người dùng kiểm tra:

Ứng dụng

Thông số đo chính

Thiết bị đóng cắt cách điện N₂

Dấu vết SF₆ + O₂ (0–1%) + Điểm sương

Thiết bị đóng cắt cách điện bằng không khí khô

Dấu vết SF₆ + O₂ (0–23%) + Điểm sương

Cấu hình đa thông số này giúp giảm nhu cầu mang theo các dụng cụ kiểm tra riêng biệt cho các phép đo chất lượng khí khác nhau.

KS30-H3W hoạt động như thế nào

Trong quá trình đo, khí mẫu được đưa vào máy phân tích thông qua kết nối lấy mẫu.

Hệ thống dòng khí tích hợp giúp duy trì điều kiện lấy mẫu ổn định, đồng thời các cảm biến bên trong đo đồng thời các thông số khí cần thiết.

Quá trình đo lường

Thiết bị đóng cắt → Lấy mẫu khí → Ổn định dòng chảy → Đo đa thông số → Hiển thị kết quả → Lưu trữ dữ liệu

Thiết bị có thể đồng thời cung cấp thông tin về:

  • Theo dõi nồng độ SF₆
  • Nồng độ oxy
  • điểm sương

Kết quả đo được hiển thị trực tiếp trên màn hình cảm ứng màu để thao tác tại hiện trường thuận tiện.

Các tính năng chính

1. Đo đa thông số

SF₆, O₂ và điểm sương có thể được đo bằng một máy phân tích tích hợp, giúp giảm số lượng thiết bị cần thiết cho thử nghiệm hiện trường.

2. Được thiết kế cho thiết bị đóng cắt N₂ và không khí khô

Hai phạm vi đo O₂ hỗ trợ các ứng dụng vật liệu cách nhiệt khác nhau:

  • 0–1% O₂ cho thiết bị đóng cắt cách điện N₂
  • 0–23% O₂ cho thiết bị đóng cắt cách điện bằng không khí khô

3. Phát hiện dấu vết SF₆

Thiết bị đo vết SF₆ từ0 đến 3000 trang/phút, với độ phân giải là0,1 trang/phút.

4. Phản hồi đo nhanh

Máy phân tích được thiết kế để kiểm tra nhanh tại hiện trường, với các phép đo SF₆, O₂ và thành phần khí phản hồi trong vòng khoảng 30 giây trong các điều kiện quy định.

5. Kiểm soát dòng chảy tích hợp

Van ổn định áp suất tích hợp và lưu lượng kế điện tử giúp duy trì điều kiện khí mẫu ổn định trong quá trình đo.

6. Cảm biến hiệu suất cao

Máy phân tích sử dụng cảm biến nhập khẩu hiệu suất cao để đo ổn định và độ lặp lại tốt.

7. Giao diện màn hình cảm ứng màu

Màn hình cảm ứng màu và giao diện đồ họa người dùng đơn giản hóa thao tác và cho phép xem kết quả đo và cài đặt thiết bị trực tiếp trên màn hình.

8. Được xây dựng để thử nghiệm thực địa

Thiết bị nhỏ gọn nặng khoảng3,5 kgvà được cấp nguồn bằng pin lithium, đồng thời hỗ trợ nguồn điện xoay chiều để sử dụng linh hoạt tại hiện trường và xưởng.

Thông số kỹ thuật

Đo SF₆

tham số

Đặc điểm kỹ thuật

Phạm vi đo

0–3000 trang/phút

Sự chính xác

±0,5%

Tiêu chuẩn tham khảo

≤ ± 0,2%

Nghị quyết

0,1 trang/phút

Thời gian đáp ứng

30 giây

Đo điểm sương

tham số

Đặc điểm kỹ thuật

Phạm vi đo

−80 đến +20°C

Sự chính xác

±0,5°C

Nghị quyết

0,1°C

Thời gian đáp ứng

−60°C đến −20°C: 5 giây*

Thời gian đáp ứng

−20°C đến −60°C: 45 giây*

* Thời gian phản hồi có thể thay đổi trong các điều kiện đo khác nhau. Thông số kỹ thuật ban đầu cho biết giá trị tham chiếu lần lượt là 30 giây và 300 giây.

Nitơ (N₂)

tham số

Đặc điểm kỹ thuật

Phạm vi đo

0–100%

Sự chính xác

±0,5%

Nghị quyết

0,01%

Thời gian đáp ứng

30 giây

Oxy (O₂) – Thang đo thấp

Đối với thiết bị đóng cắt cách điện N₂

tham số

Đặc điểm kỹ thuật

Phạm vi đo

0–1%

Sự chính xác

±3% FS

Nghị quyết

0,01%

Thời gian đáp ứng

30 giây

Oxy (O₂) – Dải cao

Đối với thiết bị đóng cắt cách điện bằng không khí khô

tham số

Đặc điểm kỹ thuật

Phạm vi đo

0–23%

Sự chính xác

±3% FS

Nghị quyết

0,01%

Thời gian đáp ứng

30 giây

Thông số chung

tham số

Đặc điểm kỹ thuật

Tốc độ dòng khí mẫu

0,2–0,5 L/phút

Áp suất khí mẫu

10 thanh

Nhiệt độ môi trường xung quanh

−20°C đến +50°C

Độ ẩm xung quanh

5–95% RH

Nguồn điện

Pin lithium / AC 100–240 V, 50/60 Hz

Kích thước

414*333*177mm

Cân nặng

Xấp xỉ. 3,5 kg

Ứng dụng điển hình

KS30-H3W được thiết kế để kiểm tra chất lượng khí và bảo trì các thiết bị điện thân thiện với môi trường.

Thiết bị chuyển mạch thân thiện với môi trường

Được sử dụng để kiểm tra điều kiện khí cách nhiệt trong thiết bị đóng cắt sử dụng N₂ hoặc không khí khô thay vì các hệ thống cách nhiệt dựa trên SF₆ thông thường.

Nhà sản xuất thiết bị điện

Thích hợp để kiểm tra chất lượng khí trong quá trình sản xuất, lắp ráp và vận hành thiết bị.

Trạm biến áp

Được sử dụng để kiểm tra hiện trường và bảo trì các thiết bị điện cách điện bằng khí.

Bảo trì thiết bị điện

Cung cấp phép đo di động theo vết SF₆, oxy và điểm sương trong các hoạt động kiểm tra và bảo trì.

Thích hợp cho các công ty thử nghiệm và nhà cung cấp dịch vụ yêu cầu máy phân tích khí đa thông số nhỏ gọn cho các ứng dụng hiện trường.

Tại sao chọn KSTONE KS30-H3W?

Nhiều phép đo trong một thiết bị

Thay vì sử dụng các thiết bị riêng biệt để theo dõi SF₆, oxy và điểm sương, KS30-H3W tích hợp các phép đo này vào một nền tảng di động.

Thích ứng với các phương tiện cách nhiệt khác nhau

Hai phạm vi đo O₂ cho phép sử dụng cùng một máy phân tích cho cả ứng dụng cách nhiệt N₂ và cách nhiệt không khí khô.

Hoạt động thực địa

Hệ thống kiểm soát lưu lượng tích hợp, giao diện màn hình cảm ứng, nguồn pin và thiết kế nhỏ gọn giúp thiết bị phù hợp để thử nghiệm tại chỗ.

Đánh giá chất lượng khí nhanh

Sự kết hợp của nhiều thông số đo cho phép người dùng có được bức tranh toàn diện hơn về các điều kiện khí cách nhiệt trong một lần thử nghiệm.

Chức năng quản lý dữ liệu và công cụ

Ngoài việc đo khí, KS30-H3W còn tích hợp một số chức năng vận hành được thiết kế để thử nghiệm tại hiện trường.

Chúng bao gồm:

  • Đo lường thời gian thực
  • Quản lý nguồn điện
  • Quản lý thời gian
  • Lưu trữ tập tin
  • Cài đặt thông số
  • Hoạt động của màn hình cảm ứng màu
  • Giao diện người dùng đồ họa

Thông tin đo lường có thể được xem trực tiếp trên thiết bị và được lưu trữ để tham khảo sau này.

Sơ lược về KS30-H3W

Mục

KS30-H3W

Loại sản phẩm

Máy phân tích môi trường cách điện đa thông số

Ứng dụng chính

Thiết bị chuyển mạch thân thiện với môi trường

Phương tiện cách nhiệt

N₂ / Không khí khô

Đo SF₆

0–3000 trang/phút

Độ phân giải SF₆

0,1 trang/phút

Phạm vi O₂

0–1% / 0–23%

Phạm vi N₂

0–100%

Phạm vi điểm sương

−80 đến +20°C

Quyền lực

Pin Lithium / AC 100–240 V

Cân nặng

Xấp xỉ. 3,5 kg

Câu hỏi thường gặp

KS30-H3W đo lường những gì?

KS30-H3W được thiết kế để đodấu vết SF₆, oxy và điểm sương, với phép đo N₂ cũng được cung cấp theo cấu hình đã chỉ định.

KS30-H3W có thể được sử dụng cho cả thiết bị đóng cắt N₂ và thiết bị đóng cắt không khí khô không?

Đúng. Dụng cụ này cung cấp mộtPhạm vi thấp 0–1% O₂ cho các ứng dụng N₂và mộtPhạm vi cao 0–23% O₂ cho các ứng dụng không khí khô.

Tại sao phải đo vết SF₆ trong thiết bị đóng cắt thân thiện với môi trường?

Khi sử dụng N₂ hoặc không khí khô làm môi trường cách nhiệt chính, phép đo SF₆ dạng vết có thể giúp xác định sự hiện diện của SF₆ dư hoặc gây ô nhiễm trong hệ thống khí.

Phạm vi điểm sương là gì?

Phạm vi đo điểm sương là−80 đến +20°C, với độ phân giải là0,1°C.

Thiết bị có thể được sử dụng để thử nghiệm hiện trường không?

Đúng. KS30-H3W được thiết kế như một máy phân tích di động và hỗ trợ hoạt động bằng pin lithium cũng như nguồn điện AC 100–240 V.

Những ngành nào có thể sử dụng KS30-H3W?

Người dùng điển hình bao gồmcác công ty điện lực, nhà sản xuất thiết bị đóng cắt, công ty thử nghiệm điện, nhà thầu bảo trì và các tổ chức khác có liên quan đến việc kiểm tra thiết bị đóng cắt thân thiện với môi trường.

Sản phẩm KSTONE liên quan

Đối với các yêu cầu kiểm tra khí cách nhiệt và SF₆ khác nhau, KSTONE cung cấp nhiều loại máy phân tích khí và thiết bị phát hiện rò rỉ.

Các sản phẩm liên quan có thể bao gồm:

  • Máy dò rò rỉ SF₆
  • Máy phân tích khí SF₆
  • Máy phân tích độ tinh khiết và điểm sương SF₆
  • Máy phân tích khí SF₆ / N₂
  • Máy phân tích khí SF₆ / CF₄
  • Máy phân tích khí thiết bị chuyển mạch thân thiện với môi trường
  • Thiết bị xử lý khí SF₆ di động
