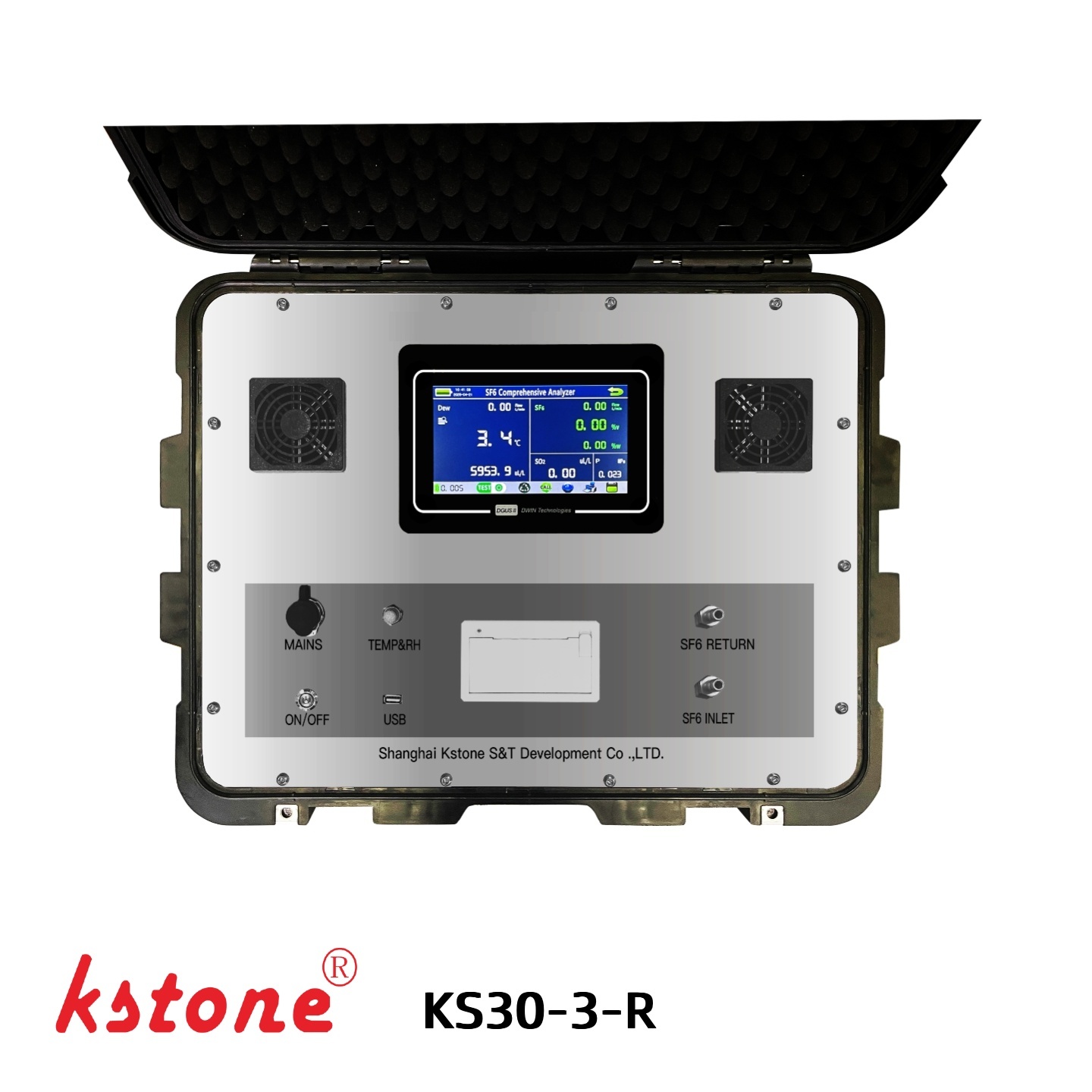

Máy phân tích điểm sương, độ tinh khiết & khí SO₂ có khả năng phục hồi SF₆

KS30-3-R

Đo chất lượng khí SF₆ 3 trong 1 với khả năng thu hồi khí

cácKSTONE KS30-3-Rlà máy phân tích khí SF₆ di động được thiết kế để kiểm tra chất lượng khí toàn diện và thu hồi khí trong quá trình bảo trì thiết bị điện.

Thiết bị này kết hợp ba phép đo chất lượng khí SF₆ thiết yếu:

• SF₆ điểm sương / độ ẩm
• độ tinh khiết SF₆
• Sản phẩm phân hủy SO₂

Chức năng thu hồi khí tích hợp cho phép thu hồi SF₆ đã thử nghiệm sau khi đo, giúp giảm lượng khí thải SF₆ không cần thiết trong quá trình kiểm tra và bảo trì định kỳ.

KS30-3-R phù hợp vớiBộ ngắt mạch GIS, SF₆, thiết bị đóng cắt cách điện bằng khí và các thiết bị điện chứa đầy SF₆ khác.

Các tính năng chính

1. Phân tích khí SF₆ ba tham số

KS30-3-R tích hợp ba bài kiểm tra chất lượng khí SF₆ thường được yêu cầu trong một thiết bị cầm tay:

Điểm sương + SF₆ Độ tinh khiết + SO₂

Điều này cho phép người vận hành đánh giá độ ẩm, nồng độ SF₆ và tình trạng sản phẩm phân hủy của khí mà không cần sử dụng máy phân tích riêng.

2. Phạm vi đo điểm sương rộng

Mô-đun đo độ ẩm cung cấp phạm vi đo điểm sương gồm:

-80°C đến +20°C

Thiết bị cũng hỗ trợ chuyển đổi giữa điểm sương vànồng độ độ ẩm ppmv, giúp diễn giải kết quả kiểm tra dễ dàng hơn theo các yêu cầu ứng dụng khác nhau.

Độ chính xác được chỉ định là:

± 0,5°C

với đầu ra điểm đóng băng dưới 0°C.

3. Điều khiển lưu lượng khối điện tử

Máy phân tích sử dụng lưu lượng kế khối lượng điện tử để kiểm soát lưu lượng lấy mẫu tại:

0,25–0,35 L/phút

Việc kiểm soát dòng chảy được thiết kế để duy trì các điều kiện lấy mẫu ổn định và giảm ảnh hưởng của sự thay đổi tốc độ dòng chảy đến quá trình đo.

4. Đo độ tinh khiết SF₆

Mô-đun độ tinh khiết tích hợp đo nồng độ SF₆ trong:

0–100% SF₆

với thời gian đáp ứng là:

30 giây

Điều này cung cấp dấu hiệu nhanh chóng về nồng độ SF₆ bên trong thiết bị được thử nghiệm.

5. Phát hiện sản phẩm phân hủy SO₂

Máy phân tích có thể phát hiện SO₂, một trong những sản phẩm phân hủy quan trọng được sử dụng khi đánh giá tình trạng khí SF₆.

Phạm vi đo:0–100 trang/phút
Độ nhạy:0,1 trang/phút

Mô-đun đo SO₂ phù hợp để kiểm tra định kỳ các thiết bị điện chứa đầy SF₆.

6. Tích hợp thu hồi khí SF₆

Không giống như máy phân tích chất lượng khí cơ bản,KS30-3-R tích hợp chức năng phục hồi.

Sau quá trình đo, khí SF₆ được lấy mẫu có thể được thu hồi thay vì cố ý thải vào khí quyển.

Điều này làm cho thiết bị đặc biệt phù hợp với môi trường bảo trì, nơiGiảm phát thải SF₆ và thu hồi khílà quan trọng.

7. Thiết kế di động và hướng đến hiện trường

Nhà ở nhỏ gọn chỉ có các biện pháp:

132*283*308mm

Hệ thống hỗ trợ vận hành AC/DC với tính năng bảo vệ quá tải và cung cấp≥5 giờ hoạt động của pin.

Điều này làm cho máy phân tích phù hợp để thử nghiệm hiện trường tại các trạm biến áp và các địa điểm bảo trì thiết bị điện khác.

Chức năng đo lường

SF₆ Điểm sương / Độ ẩm

Mô-đun độ ẩm đo điểm sương của khí SF₆ và hỗ trợ chuyển đổi độ ẩm thành ppmv.

Thời gian đáp ứng

Đối với các phép đo dưới 0°C, thiết bị cung cấp đầu ra điểm đóng băng.

Phân tích độ tinh khiết SF₆

Mô-đun độ tinh khiết đo nồng độ SF₆ trong khí được lấy mẫu.

Phép đo độ tinh khiết SF₆ cung cấp dấu hiệu nhanh chóng về việc khí có đáp ứng mức nồng độ cần thiết cho ứng dụng hay không.

Phân tích sản phẩm phân hủy SO₂

KS30-3-R bao gồm mô-đun phát hiện SO₂ để giám sát các sản phẩm phân hủy SF₆.

Phép đo SO₂ có thể được sử dụng như một phần của đánh giá tình trạng khí SF₆ định kỳ sau khi vận hành, bảo trì hoặc kiểm tra liên quan đến lỗi của thiết bị điện.

Chức năng thu hồi khí

cácCấu hình “-R"thêm chức năng thu hồi SF₆ vào hệ thống phân tích khí.

Trong quá trình thử nghiệm khí thông thường, một lượng nhỏ SF₆ thường được đưa vào máy phân tích để đo. KS30-3-R được thiết kế để thu hồi khí đã thử nghiệm sau khi phân tích.

Quá trình điển hình

Thiết bị điện

↓

Lấy mẫu khí SF₆

↓

Đo điểm sương

↓

Đo độ tinh khiết SF₆

↓

Đo SO₂

↓

Thu hồi khí SF₆

Cấu hình này giúp giảm việc giải phóng SF₆ không cần thiết trong quá trình thử nghiệm bảo trì lặp đi lặp lại.

Quá trình đo lường

Trình tự hoạt động điển hình là:

Bước 1 - Kết nối

Kết nối máy phân tích với ngăn chứa khí SF₆ bằng ống dẫn khí và phụ kiện kết nối thích hợp.

Bước 2 - Mẫu

Một lượng khí SF₆ được kiểm soát đi vào máy phân tích thông qua mạch lấy mẫu.

Bước 3 - Phân tích

Dụng cụ đo:

• Điểm sương / độ ẩm
• độ tinh khiết SF₆
• nồng độ SO₂

Bước 4 - Ghi lại

Dữ liệu đo có thể được lưu trữ trong thiết bị và truyền qua giao diện USB.

Bước 5 - Khôi phục

Sau khi thử nghiệm, khí SF₆ được lấy mẫu sẽ được thu hồi thông qua hệ thống thu hồi tích hợp.

Thông số hệ thống

Quản lý và báo cáo dữ liệu

KS30-3-R hỗ trợ bộ nhớ trong lên tới200 hồ sơ đo lường.

Phần mềm quản lý tiêu chuẩn cung cấp các chức năng bao gồm:

• Quản lý dữ liệu đo lường
• In báo cáo thử nghiệm
• Truyền dữ liệu
• Chuyển đổi điểm sương / độ ẩm
• Tài liệu kết quả kiểm tra

Điều này cho phép lưu giữ kết quả kiểm tra như một phần của hồ sơ kiểm tra và bảo trì thiết bị.

Bảo vệ đầu dò

Đầu dò điểm sương được bảo vệ bởi mộtbộ lọc thiêu kết bằng thép không gỉ.

Bộ lọc bảo vệ giúp giảm ảnh hưởng của các hạt và chất gây ô nhiễm xâm nhập vào phần tử cảm biến trong quá trình đo tại hiện trường.

Điều này đặc biệt hữu ích khi kiểm tra khí từ thiết bị điện nơi mạch khí có thể chứa một lượng nhỏ ô nhiễm hạt.

Ứng dụng điển hình

KS30-3-R được thiết kế cho các ứng dụng bảo trì và kiểm tra chất lượng khí SF₆ bao gồm:

• Kiểm tra chất lượng khí GIS
• Kiểm tra cầu dao SF₆
• Kiểm tra thiết bị đóng cắt SF₆
• Bảo trì trạm biến áp cách điện bằng khí
• Đánh giá tình trạng khí SF₆
• Vận hành GIS
• Đại tu bộ ngắt mạch
• Kiểm tra khí SF₆ định kỳ
• Kiểm tra bảo trì sau khi bảo trì thiết bị điện

Tại sao nên sử dụng Máy phân tích SF₆ kết hợp?

Máy phân tích kết hợp có thể đơn giản hóa việc kiểm tra hiện trường bằng cách tích hợp một số phép đo chất lượng khí thường được yêu cầu vào một thiết bị.

Thay vì mang theo các dụng cụ riêng biệt để kiểm tra độ ẩm, độ tinh khiết và sản phẩm phân hủy, KS30-3-R cung cấp các phép đo này thông qua một hệ thống di động.

Chức năng khôi phục tích hợp hỗ trợ thêm các quy trình bảo trì chú ý đến khí thải SF₆.

Thông số kỹ thuật

SF₆ Điểm sương / Độ ẩm

SF₆ Độ tinh khiết

SO₂

Tổng quan

Câu hỏi thường gặp

KS30-3-R đo lường những gì?

Các biện pháp KS30-3-RĐiểm sương SF₆, độ tinh khiết SF₆ và các sản phẩm phân hủy SO₂.

Phạm vi đo điểm sương là gì?

Phạm vi đo điểm sương là-80°C đến +20°C, với sự hỗ trợ chuyển đổi độ ẩm sang ppmv.

Máy phân tích có thể phục hồi SF₆ sau khi thử nghiệm không?

Đúng. cácCấu hình “-R” bao gồm chức năng thu hồi khí SF₆được thiết kế để thu hồi khí được lấy mẫu sau khi đo.

Phạm vi đo độ tinh khiết SF₆ là gì?

Các biện pháp mô-đun độ tinh khiết0–100% SF₆.

Có thể đo được phạm vi SO₂ nào?

Phạm vi đo SO₂ là0–100 trang/phút, với độ nhạy0,1 trang/phút.

Máy phân tích có thể hoạt động bằng nguồn pin trong bao lâu?

Hệ thống chế độ kép AC/DC cung cấp thời gian chạy pin được chỉ định làít nhất 5 giờ, với bảo vệ quá tải.

Có thể lưu trữ bao nhiêu hồ sơ kiểm tra?

Bộ lưu trữ dữ liệu nội bộ hỗ trợ lên đến200 hồ sơ đo lường.

KS30-3-R có phù hợp để bảo trì GIS không?

Đúng. Máy phân tích được thiết kế cho các ứng dụng kiểm tra chất lượng khí SF₆ tại hiện trường nhưBảo trì thiết bị đóng cắt GIS, SF₆ và thiết bị đóng cắt SF₆.

Giải pháp phân tích khí KSTONE SF₆

KSTONE cung cấp các giải pháp phân tích khí SF₆ bao gồmđiểm sương, độ tinh khiết SF₆, SO₂ và các sản phẩm phân hủy SF₆ khác.

Đối với các ứng dụng yêu cầu kết hợp các thông số khí khác nhau, KSTONE có thể cung cấpcấu hình máy phân tích mô-đun và tùy chỉnhtheo yêu cầu đo lường của khách hàng.

Để phân tích khí SF₆ thông số cao hơn, KSTONE cũng cung cấp các hệ thống có thể định cấu hình bao gồm các thành phần bổ sung nhưH₂S, HF, CO, O₂ và các loại khí khác, tùy thuộc vào cấu hình đã chọn.
